CRIANDO O MAPA BASE NO SURFER:

Para a criação do mapa base no programa Surfer, com os contornos de terra e mar já digitalizados e arquivados com a extensão *.bln., o usuário deve acionar o menu MAP – BASE MAP, como mostrado na Figura 1. Surgirá na tela uma caixa de diálogo onde deve ser informado qual o arquivo a ser selecionado (Figura 2). Neste exemplo, o contorno de terra foi nomeado de Contorno_Geral.bln e o contorno aberto como Mar.bln. A Figura 3 apresenta a caixa de diálogo para confirmação da transformação do arquivo bln de coordenadas em figura.

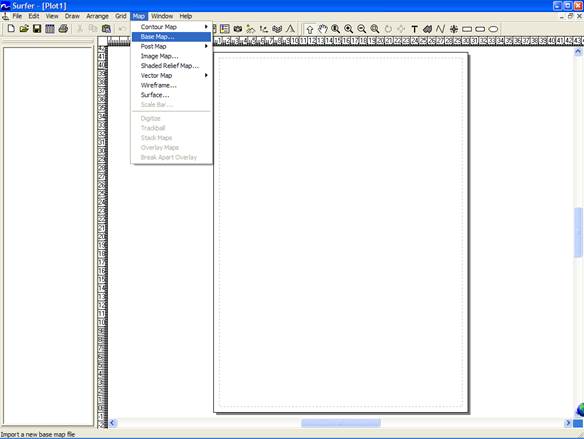

Figura 1: Chamando o arquivo de contorno no Surfer.

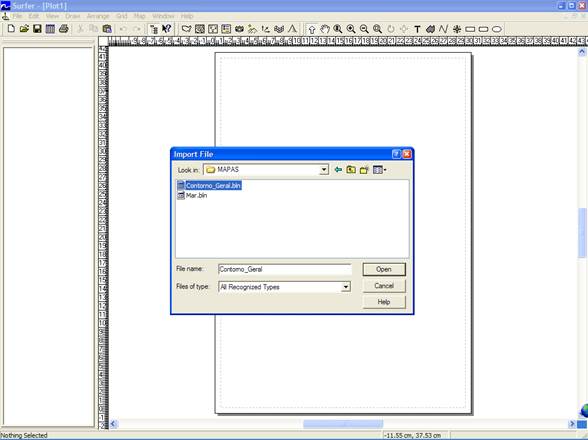

Figura 2: Chamando o contorno de terra: Contorno_Geral.bln.

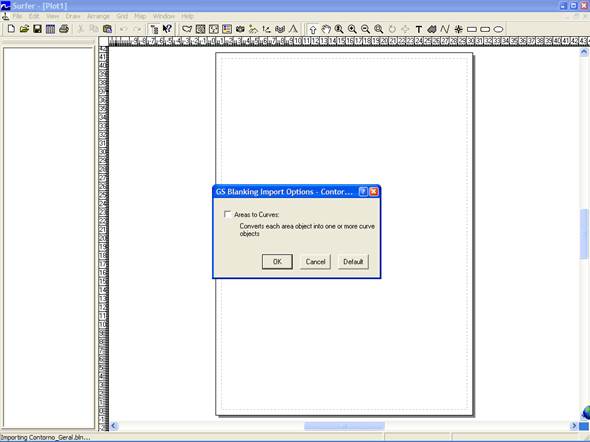

Figura 3: Caixa de Diálogo para confirmação da conversão de arquivo bln.

Surgirá na tela o contorno digitalizado com as coordenadas UTM, como apresentado na Figura 4.

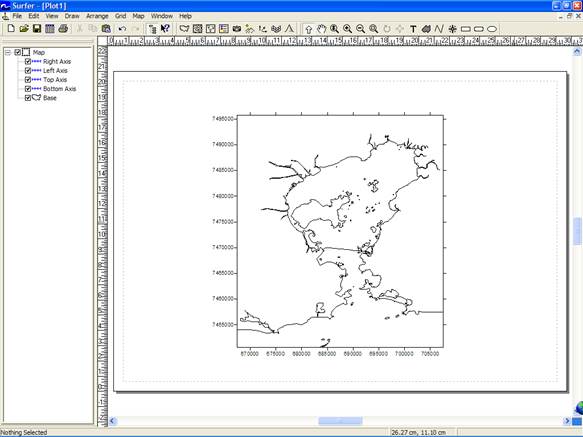

Figura 4: Chamando o contorno de terra: Contorno_Geral.bln.

As mesmas etapas descritas para o contorno de terra devem ser efetuadas para chamar o contorno de mar. Quando este for aberto (Figura 5), os contornos não estarão unidos.

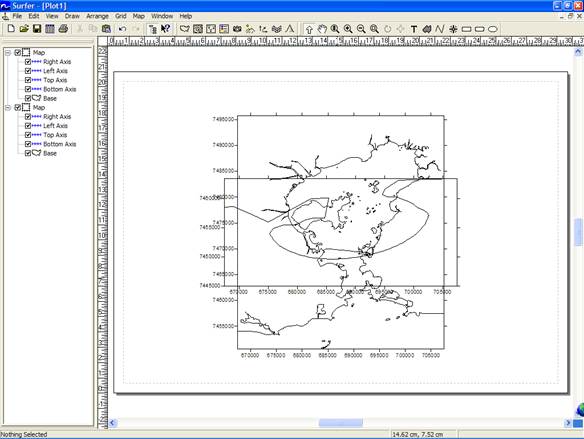

Figura 5: Contornos de terra e mar chamados no surfer.

Para unir os contornos em um único mapa base, o usuário deve selecionar os contornos, acionando o menu EDIT – SELECT ALL, ou simplesmente teclando F2, e em seguida MAP – OVERLAY-MAPS. Esta seqüência de comandos unirá as duas imagens respeitando as suas coordenadas.

Para nomear as bases, basta clicar com o botão direito do mouse na base que se quer nomear, clicar em Object ID (Figura 6) e nomear o contorno de acordo com a sua origem (Figura 7). Assim, na barra de ferramentas aberta MAP (neste exemplo localizada na lateral esquerda da tela do surfer), estarão já identificados os contornos de terra e mar dentro de Map, onde antes estavam apenas nomeados como Base (padrão do programa surfer), como mostrado na Figura 8.

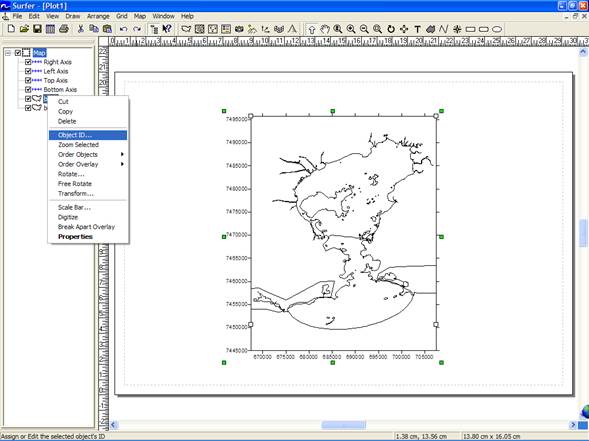

Figura 6: Identificação dos Contornos.

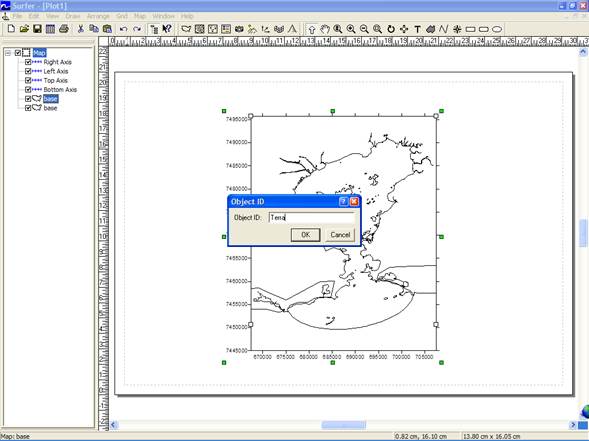

Figura 7: Nomeando o contorno selecionado.

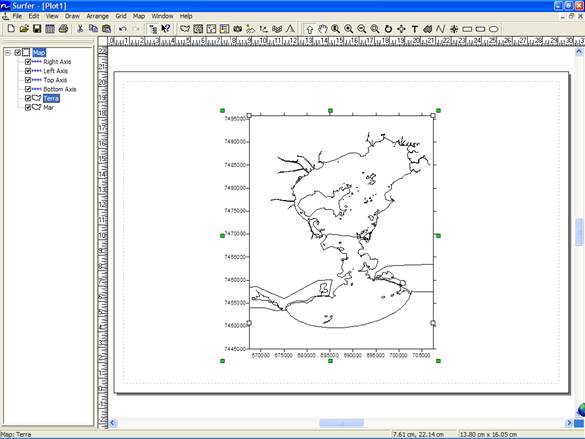

Figura 8: Contornos de terra e mar identificados no mapa base.
