COMO CONVERTER NÓS DE FRONTEIRA TERRESTRE EM NÓS DE FRONTEIRA ABERTA:

Na pasta ‘Fronteiras’, o usuário deve clicar em ‘Externo’ da Tabela ‘Título’, o que fará com que o botão fique ativo, como mostrado na Figura 1. O usuário deve clicar no botão , para converter nós de fronteira terrestre em nós de fronteira aberta. Antes de mais nada o usuário deve conhecer quais são os nós de fronteira aberta para indicá-los ao SisBaHiA^®. Assim, o usuário deve clicar em no canto inferior esquerdo da tela e na malha, verificar quais são os nós de fronteira aberta, Figura 2. Nota-se que a malha da Figura 2 apenas apresenta a indicação de fronteira de terra (cor marrom) em todo o contorno do domínio.

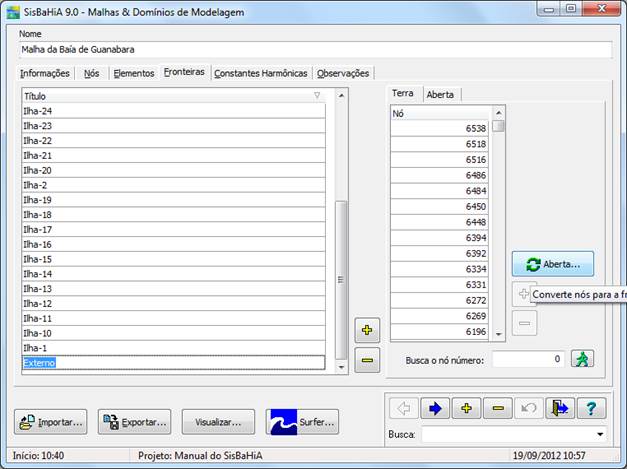

Figura 1: Pasta ‘Fronteiras’ e botão ‘Aberta’.

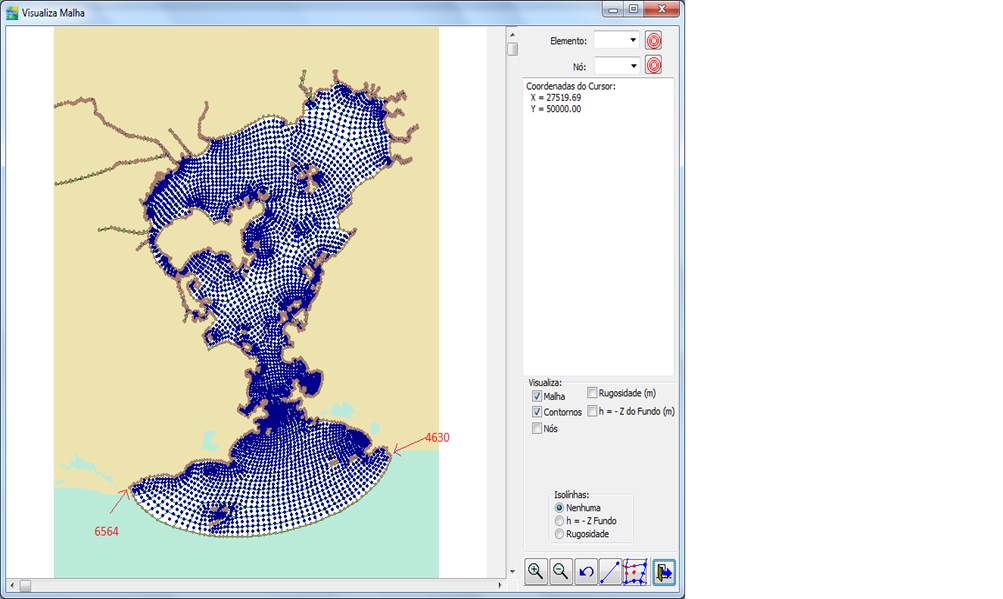

Figura 2: Malha apenas com contorno de terra.

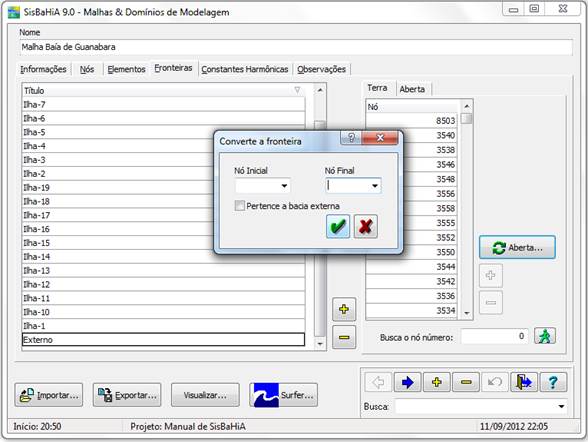

A numeração de nós é feita seguindo a regra de que, ao caminhar sobre a fronteira aberta, o usuário terá a sua mão esquerda apontando para o interior do domínio. O primeiro nó do contorno aberto na malha de exemplo da Figura 2 é o 6564 e o último é o 4630, seguindo a regra. Ao clicar no botão , surgirá a caixa de diálogo ‘Converte a fronteira’, como mostrado na Figura 3. O usuário deverá indicar qual o primeiro e o último nó da fronteira aberta. E clicar em aceitar.

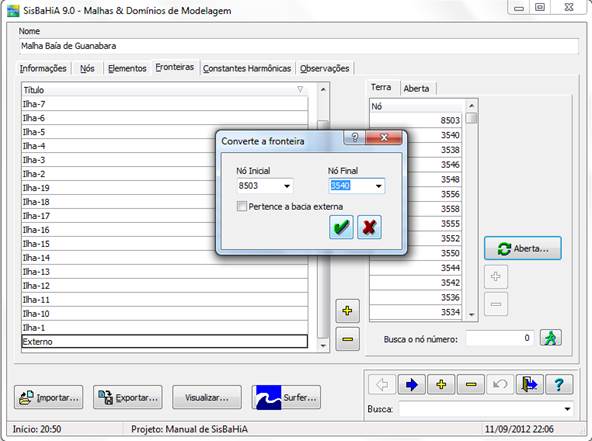

Figura 3: Caixa de diálogo ‘Converte a fronteira’.

Visualizando novamente a malha, verifica-se que o contorno aberto é apresentado na cor verde, como mostrado na Figura 4.

Figura 4: Malha com contorno de terra em marrom e aberto em verde.

Voltar para a página Malha de Elementos Finitos.

Última revisão: 19/09/2012.
