SELECIONANDO MALHA E BASE HIDRODINÂMICA PARA SER UTILIZADA NO MODELO DE TRANSPORTE LAGRANGEANO:

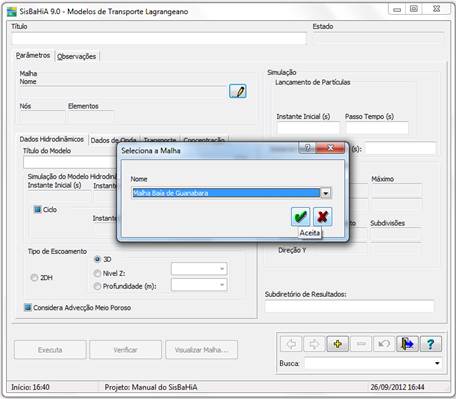

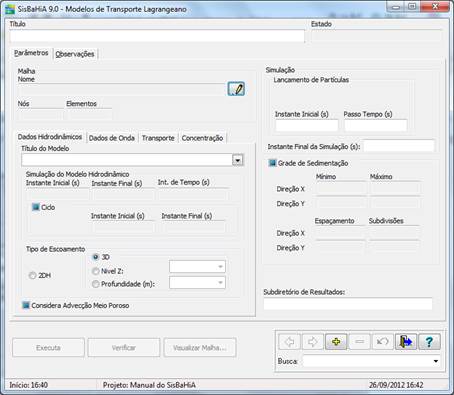

Ao abrir o Modelo de Transporte Lagrangeano, apenas as pastas ‘Parâmetros’ e ‘Observações’ estarão disponíveis ao usuário, até que ele preencha o nome do modelo e selecione a malha a ser utilizada. A caixa de diálogo ‘Seleciona a Malha’, no botão surge assim que se abre o Modelo de Transporte Lagrangeano, como mostra a seqüência de Figuras abaixo.

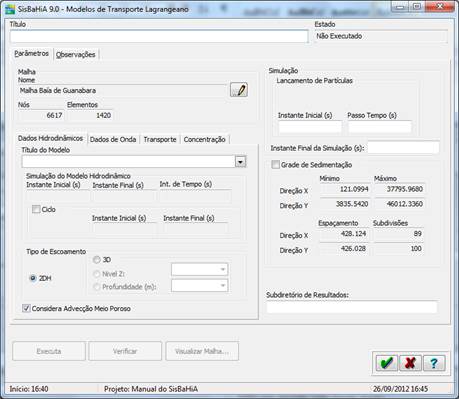

Figura 1: Seqüência para selecionar malha e modelo hidrodinâmico.

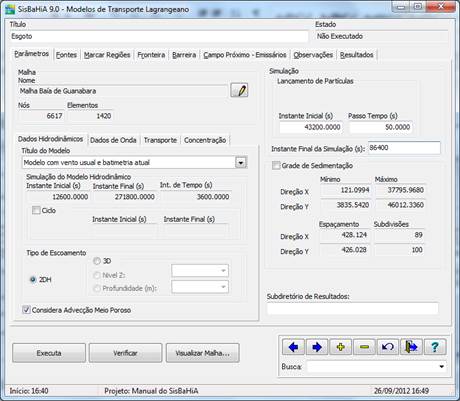

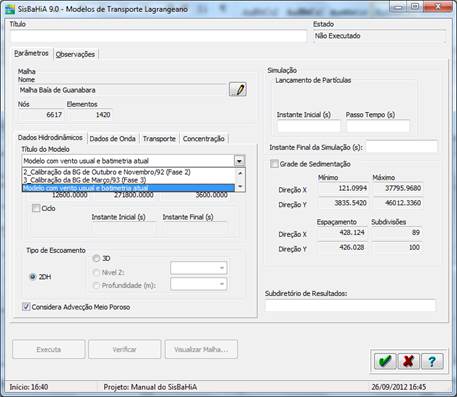

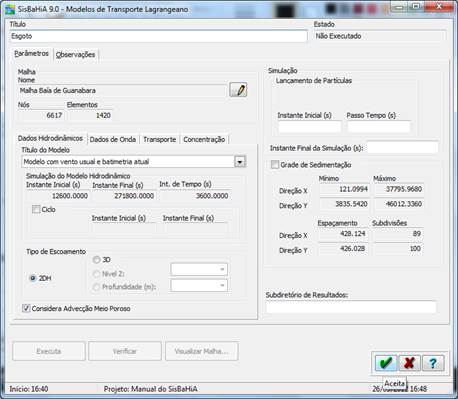

Após selecionar a malha e nomear o modelo, o usuário deverá selecionar o modelo hidrodinâmico a ser utilizado, na subpasta ‘Dados Hidrodinâmicos’, item ‘Título do Modelo’. Após esse passo, o usuário deve clicar em aceitar , e todas as demais pastas se tornarão disponíveis, como mostrado na seqüência de Figuras acima.

Para inserir um novo modelo, basta clicar no botão do navegador.

Para excluir um modelo, basta clicar no botão do navegador.
