Como já informado, o
usuário pode estudar o tempo de residência do domínio de modelagem, em sua
totalidade ou parte dele. Para ilustrar melhor esta situação, a Baía de
Guanabara será utilizada como exemplo. Vale mencionar que este exemplo não
possui representatividade e servirá apenas para ilustração.
De acordo com a área a ser
estudada dentro do domínio de modelagem, o usuário deverá saber quais são os
limites da região que se deseja estudar. O modelo necessita de quatro
coordenadas, correspondendo aos quatro cantos da figura, como mostrado na Figura
1, apresentada a seguir.
|
|
|

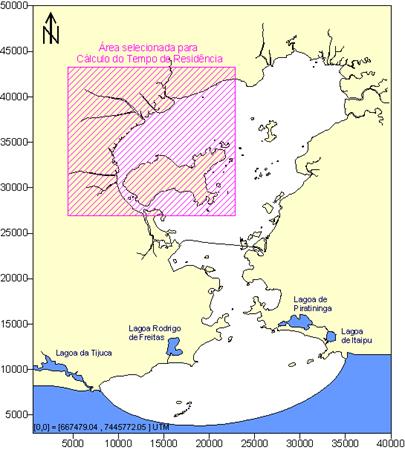

Figura 1: Área selecionada para cálculo do
tempo de residência |
Feito isto, basta informar
ao modelo na pasta ‘Marcar Regiões’. Ao clicar no botão
,
surgirá a caixa de diálogo ‘Região’, na qual deverá ser informado o número da
área, a concentração (considerada zero para cálculo de tempo de residência),
valor condicionante e as coordenadas dos quatro cantos do polígono no qual a
região se insere, ver Figura 2
e Figura 3.
|
|
|
|

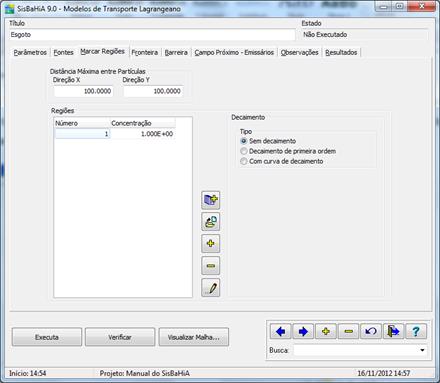

Figura 2: Pasta ‘Marcar Regiões’. |

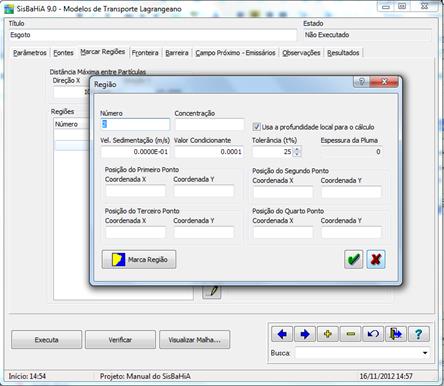

Figura 3: Caixa de Diálogo ‘Região’. |
|
|
|
O usuário poderá então demarcar
a área de estudo clicando no botão
.
Será aberta a tela “Visualiza Malha”,
onde deverá ser usada a opção
“Seleciona nós” para desenhar no mapa o
quadrilátero referente à área de estudo. Para fechar o quadrilátero basta dar
dois
cliques em cima do primeiro ponto marcado. Alternativamente, o usuário pode inserir manualmente as coordenadas dos pontos dos vértices da região de estudo, em vez de utilizar a opção “Marca Região”.

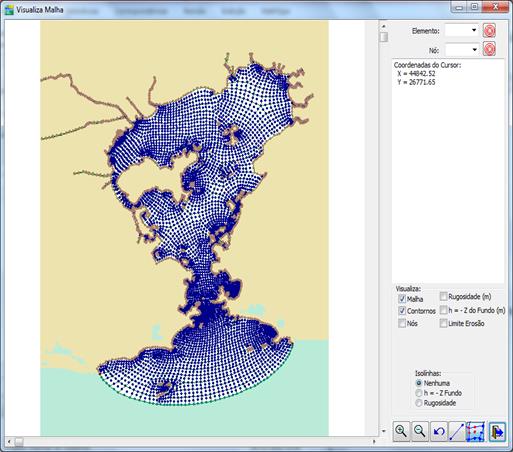

Figura 4: Janela

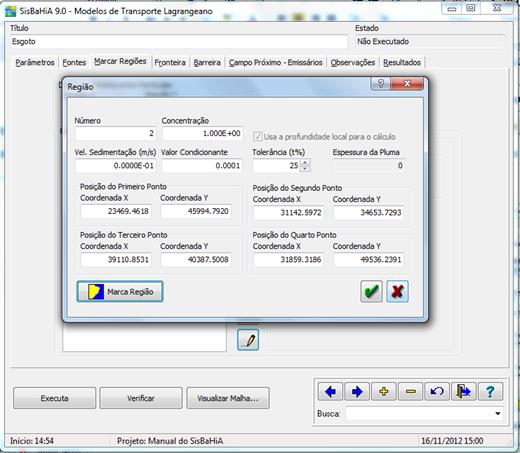

Visualiza Malha - demarcando a região de estudo Figura 5: Caixa de Diálogo ‘Região’ preenchida
Preenchidos todos os
demais parâmetros necessários a simulação e executado o modelo, basta o usuário

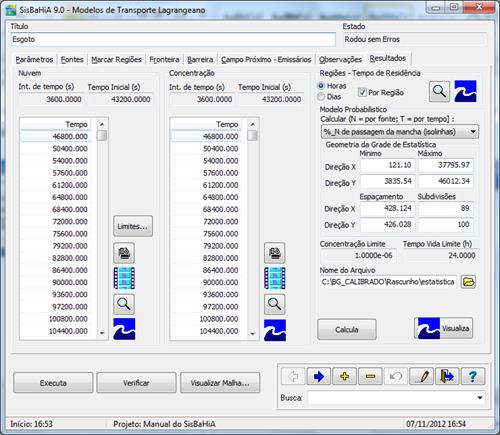

acessar a pasta ‘Resultados’ e selecionar a forma de acessar os resultados (Figura 4):
Através
da Lupa, na forma *.txt, com os valores tabelados da posição x e y e o tempo de
residência na região determinada, onde o usuário poderá salvar os resultados ou
exprimi-los (Figura 5);
ou
através
do Surfer, com a apresentação dos resultados na forma de mapa de isolinhas.
Surgirá, então, a caixa de diálogo do Surfer ‘Tempo de Residência’, que o
usuário deverá configurar (Figura 6).
Sugere-se como método de interpolação a Triangulação Linear (Figura 7).
|
|
|
|

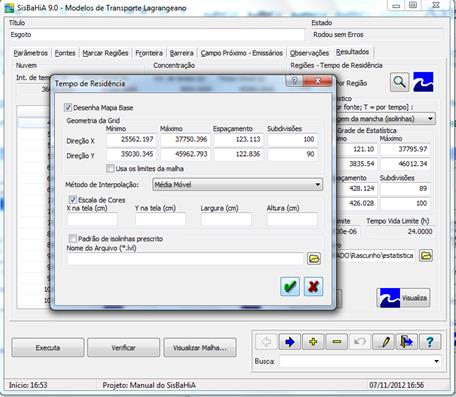

Figura 6: Caixa
de Diálogo do Surfer ‘Tempo de Residência’. |

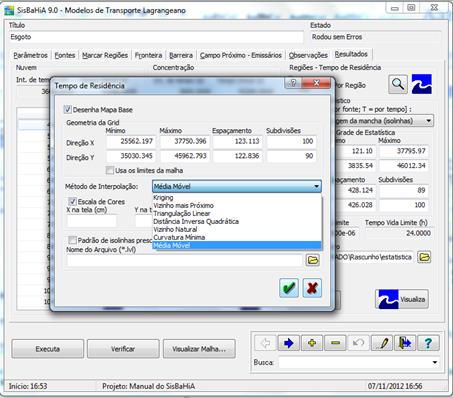

Figura 7: Seleção
do método de interpolação. |
Os resultados do tempo de
residência estão expressos em dias. A Figura 8
ilustra o resultado do tempo de residência para a Baía de Guanabara, para a
região selecionada e apresentada na Figura 1.
Vale lembrar que o resultado é meramente ilustrativo e o usuário deve estar
capacitado para a compreensão do termo ‘Tempo de Residência’ e a sua limitação
em determinados ambientes costeiros e condições impostas.
|
|
|

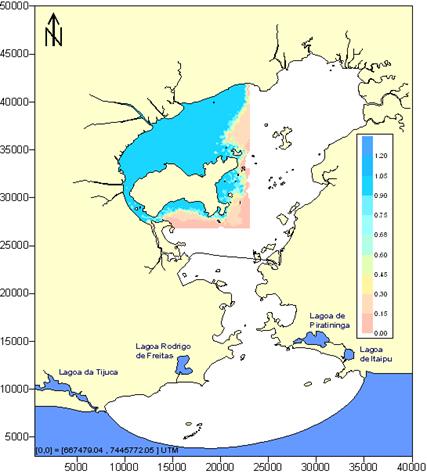

Figura 8: Resultado do período de simulação. |
