EXEMPLO DE ARQUIVO DE VENTO PARA SER IMPORTADO PELO SisBAHIA – MODELO DE GERAÇÃO DE ONDAS:

Para vento variável no tempo, o usuário deverá fornecer um arquivo que contemple esta variação, indicando a intensidade e direção do vento atuante em todos os elementos da malha. A Figura 1 mostrada a seguir ilustra um arquivo deste tipo de vento. O usuário deve montar um arquivo que em cada linha conste o índice informativo (uma numeração de controle apenas do usuário), a velocidade do vento 10 m acima do nível do mar em m/s e o ângulo do vento em relação ao eixo x em graus (AngVento_X).

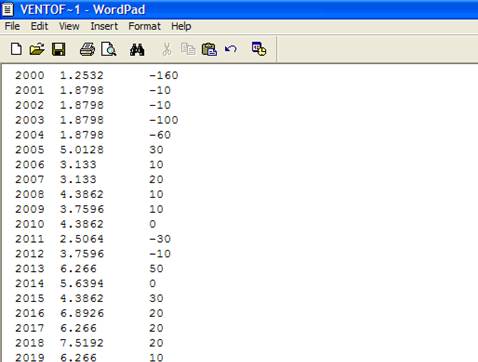

Figura 1: Exemplo de arquivo de vento variável no tempo e homogêneo no espaço.

O número de linhas deve ser suficiente para que o tempo total de simulação seja atingido.

Se o os dados de vento do usuário estiverem com direção em Azimute, estes terão que ser convertidos. A fórmula de conversão é:

AngVento_X = AngNorte_X + 180 - Azimute

Onde AngNorte_X é o ângulo entre o Norte e o eixo X da malha.

Voltar para a página MODELO DE GERAÇÃO DE ONDAS

Última revisão: 19/06/2007.
