COMO VER OS RESULTADOS DO MODELO DE GERAÇÃO DE ONDAS NO SURFER:

Como já mencionado, durante a simulação já é possível verificar os resultados parciais emitidos pelo modelo na pasta ‘Resultados’. Para visualizar os resultados (durante ou após o término da simulação), basta selecionar o instante de tempo desejado e clicar no ícone do programa Surfer, Figura 1.

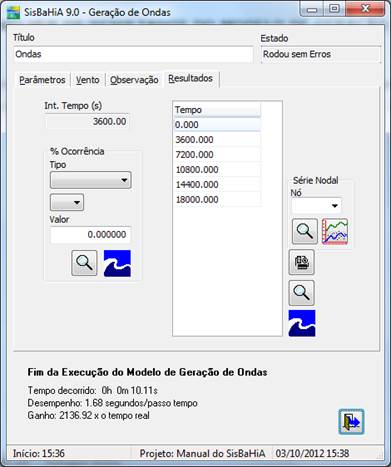

Figura 1: Modelo executado sem erros – pasta ‘Resultados’.

Surgirá a caixa de diálogo ‘Saída para o Surfer’, onde o usuário deverá fornecer as indicações do tipo de mapa que deseja, o tipo de variável, geometria do grid, método de interpolação, escala de cores e padrão de isolinhas, Figura 2. Algumas destas configurações poderão ser ajustadas dentro do próprio Surfer.

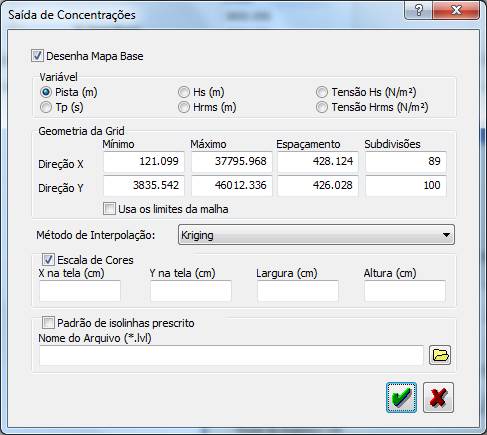

Figura 2: Caixa de diálogo ‘Saída para o Surfer’.

Relembrando, as variáveis resultantes em cada nó da malha são:

Pista (m):	Comprimento da pista de vento disponível para gerar ondas em direção ao nó.
Tp (s):	Período de pico do clima de ondas.
Hs (m):	Altura significativa do clima de ondas.
Hrms (m):	Altura média quadrática do clima de ondas.
Tensão Hs (N/m²):	Tensão oscilatória exercida no fundo pelas ondas com altura Hs.
Tensão Hrms (N/m²):	Tensão oscilatória exercida no fundo pelas ondas com altura Hrms.
