COMO DIGITALIZAR CONTORNOS NO GOOGLE EARTH:



Para a digitalização dos contornos pode ser usado o programa Google Earth, versão comum ou Pro.

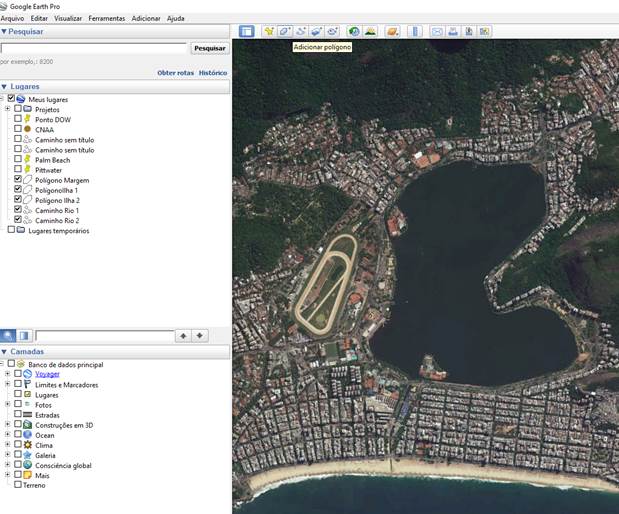

Para começar localize a região de interesse. Algumas vezes a imagem padrão do Google não está em boa resolução ou com muitas nuvens na sua região, para melhorar isso deve-se clicar no relógio do menu e procurar imagem ou composição de imagens de outra data. Após escolher a imagem, selecionar ‘Adicionar caminho’ ou ‘Adicionar polígono’, como mostrado na Figura 1, e contornar o local desejado.

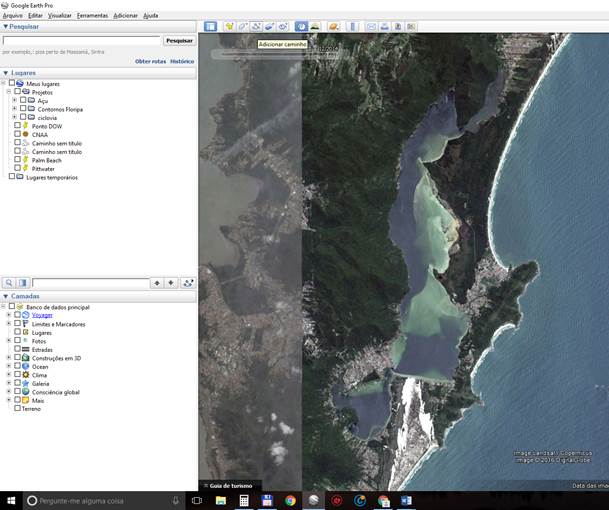

Figura 1: Imagem do Google Earth com a ferramenta ‘Adicionar caminho’.



É possível dar zoom para maior detalhamento nas regiões de interesse ou de contorno complexo. O próximo ponto do caminho é sempre criado a partir do ponto que está em azul. Também é possível modificar a posição dos pontos vermelhos, clicando sobre eles e arrastando. Para apagar um ponto é preciso selecioná-lo para que fique azul e apertar delete no teclado.

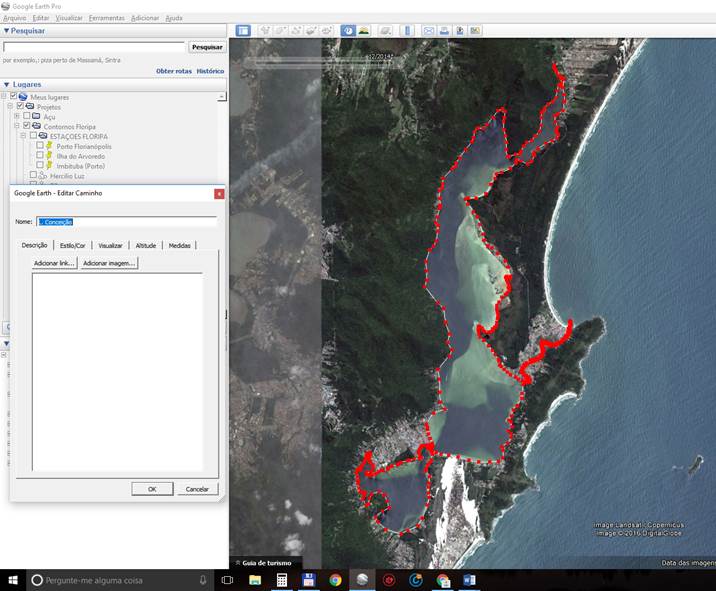

Um contorno de terra feito como ‘Caminho’ em andamento em seguida finalizado é mostrado na Figura 2. Em seguida na Figura 3 é mostrado um contorno feito como ‘Polígono’. Uma dica para quando é feito polígono: Em ‘Estilo/cor’ do quadro de informações do polígono coloque menor opacidade no preenchimento (sugestão 50%), para o polígono ficar um pouco transparente e o usuário enxergar melhor a imagem que está abaixo. Também é indicado já fazer a moldura quadrada por fora do domínio e depois ajustar no Surfer, mais detalhes sobre os ajustes dos contornos para o mapa estão em Mapa Base.

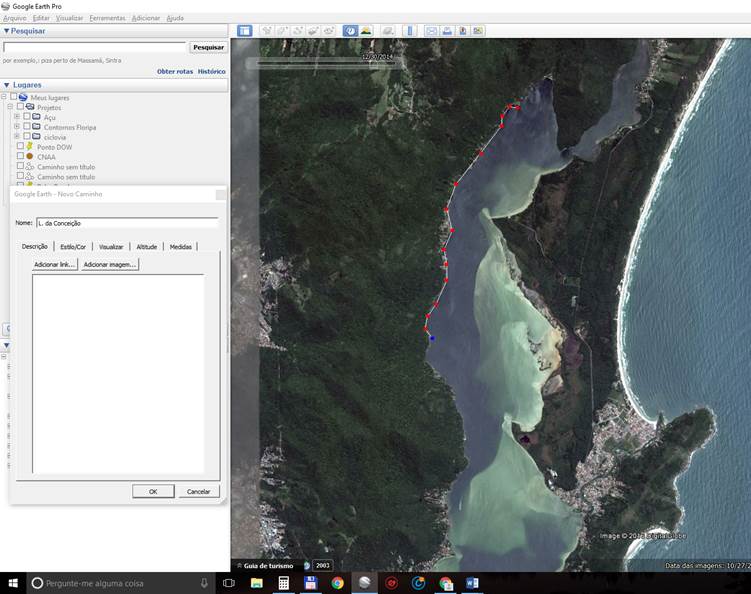

Figura 2: Contorno de terra feito como ‘Caminho’ no Google Earth.

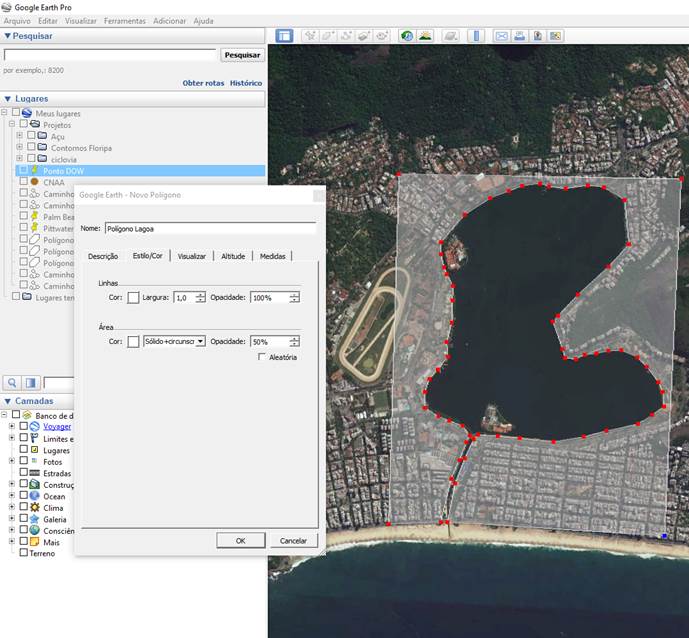

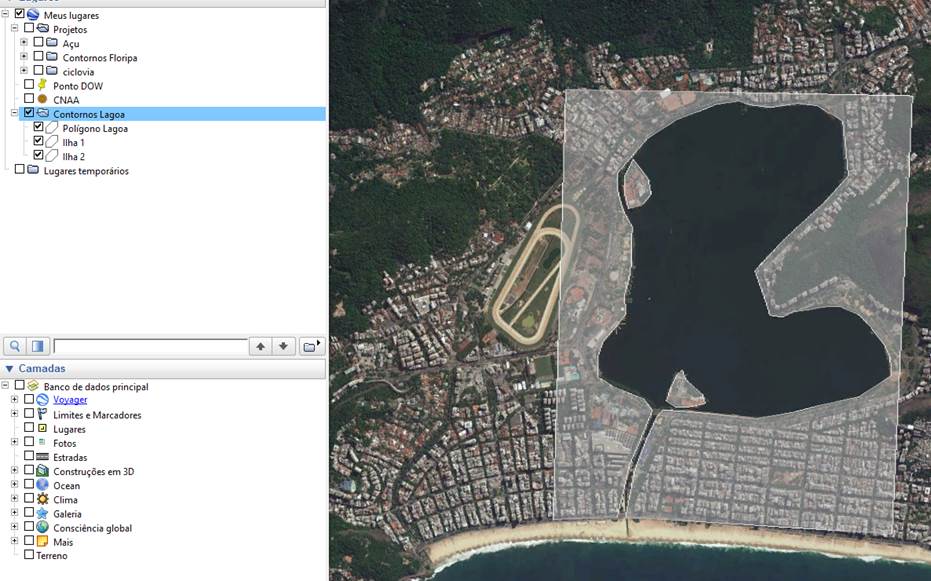

Figura 3: Contorno de terra feito como ‘Polígono’ no Google Earth.

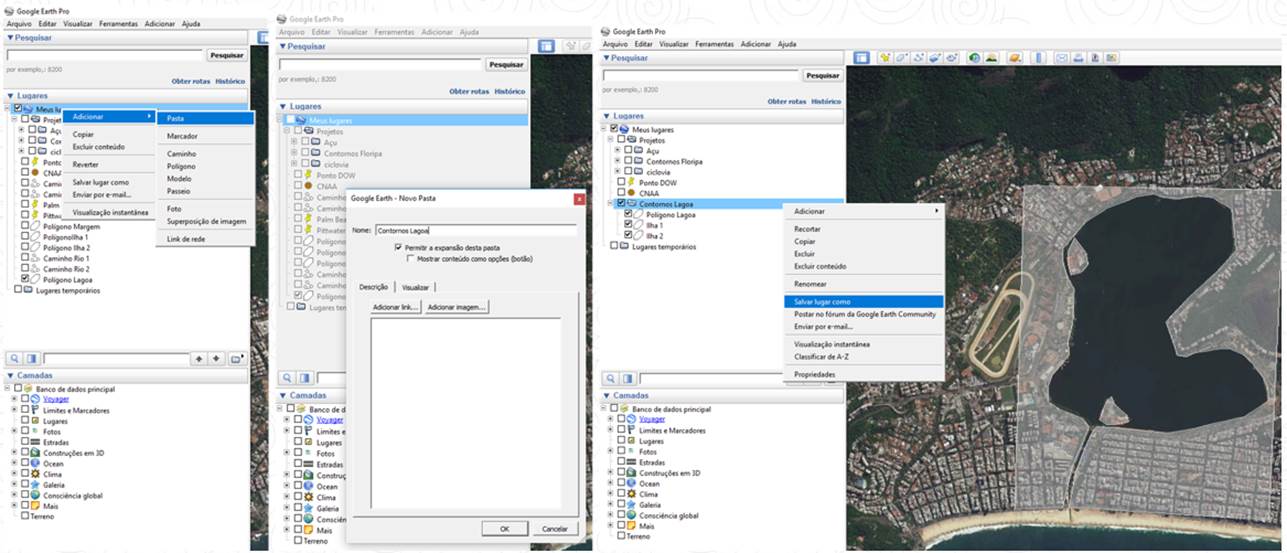

Contorno de terra, contorno de mar, ilhas, estruturas, etc., devem ser arquivos separados de caminhos ou polígonos, porém podem ser todos salvos e convertidos juntos. Para isso deve-se colocar os arquivos em ‘lugares temporários’ ou em uma pasta em ‘Meus Lugares’, clicando com o botão direito do mouse, no menu mostrado na Figura 4.

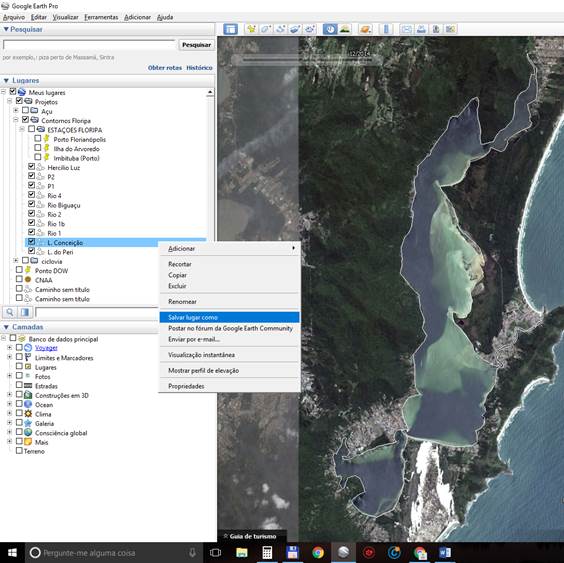

Em seguida, para exportar os contornos deve-se clicar com o botão direito do mouse em cima do nome do caminho/polígono ou da pasta com o conjunto dos caminhos/polígonos e depois em ‘Salvar lugar como’.  As opções de arquivos são: .kml e .kmz (.kml compactado), cf. Figura 5. Para posterior conversão no SisBaHiA®, a melhor opção é gravar em .kml.



Figura 4. Criando uma pasta de contornos para salvá-los juntos.

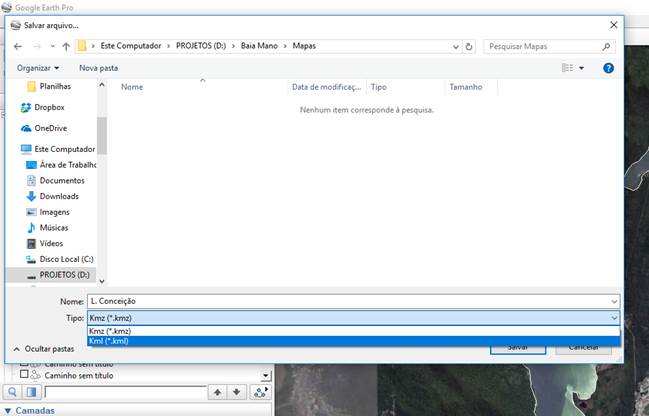

Figura 5: Exportando o arquivo individual do contorno digitalizado.

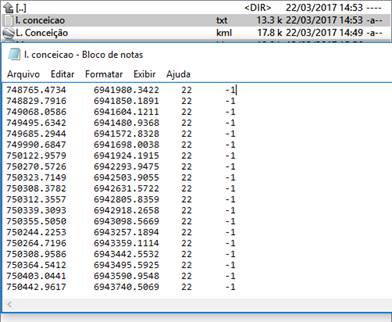

Para a conversão no SisBaHiA®, seguindo os passos da Figura 6, deve-se selecionar no menu ‘Ferramentas’ o ‘Conversor de arquivos *.kml para .*txt em UTM’. Selecionar o arquivo .kml de origem, indicar a zona UTM da região e escolher a pasta de destino e nome do arquivo. É gerado então um arquivo com x (lon), y (lat), zona UTM e índice de hemisfério (-1=S; 1=N).



Obs.: Não é necessário que o Google Earth esteja em UTM para que isso seja feito. Porém se você não souber qual a zona UTM pode consultar olhando a coordenada na própria tela do mapa, e se estiver em graus decimais será necessário mudar a opção de localização geográfica em: Ferramentas >>> Opções... >>> Visualização >>> Mostrar lat/lon >>> UTM.

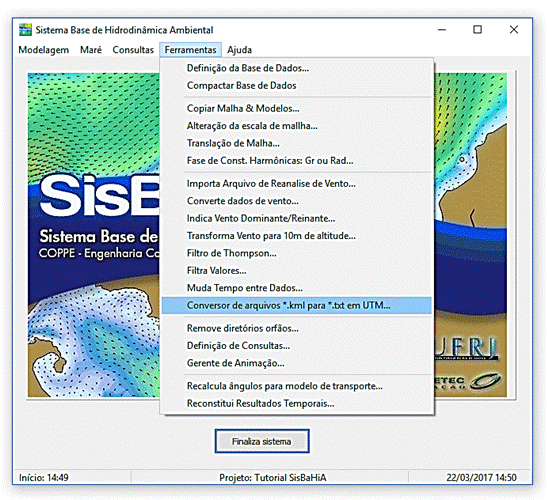

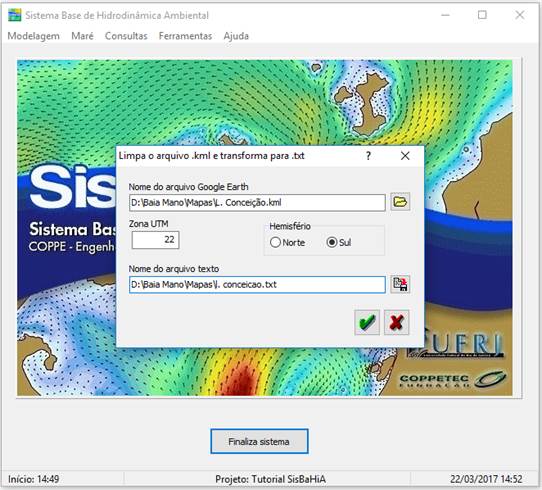

Figura 6: Convertendo arquivo .kml (Google Earth) para .txt em UTM no SisBaHiA®.



No caso do contorno ser muito grande, ou no encontro de dois quadrados de UTM, sendo assim o uso de UTM inapropriado, você pode usar direto o arquivo em lat/lon, graus decimais, tanto para os mapas quanto para a modelagem no SisBaHiA®. Para isso é necessário converter o arquivo .kml para um formato que o Surfer e o SisBaHiA® entendam, como .txt ou .bln.

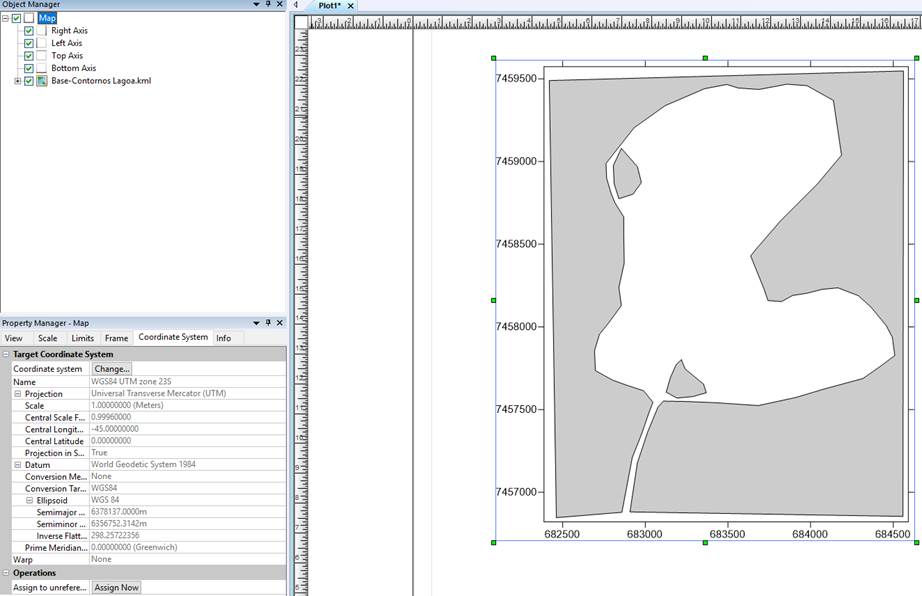

A partir do Surfer 13 o usuário já pode importar diretamente o arquivo .kml ou .kmz para o Surfer. Indo ao menu Map>>>New>>>Base Map...>>> Seleciona o arquivo .kml ou .kmz (Figura 7). O mapa é em graus decimais podendo ser convertido para outra projeção desejada em Map>>> Coordinate System >>> Set >>> Escolhe a coordenada >>> OK. No exemplo da Figura 8 foi mudado para coordenadas UTM.

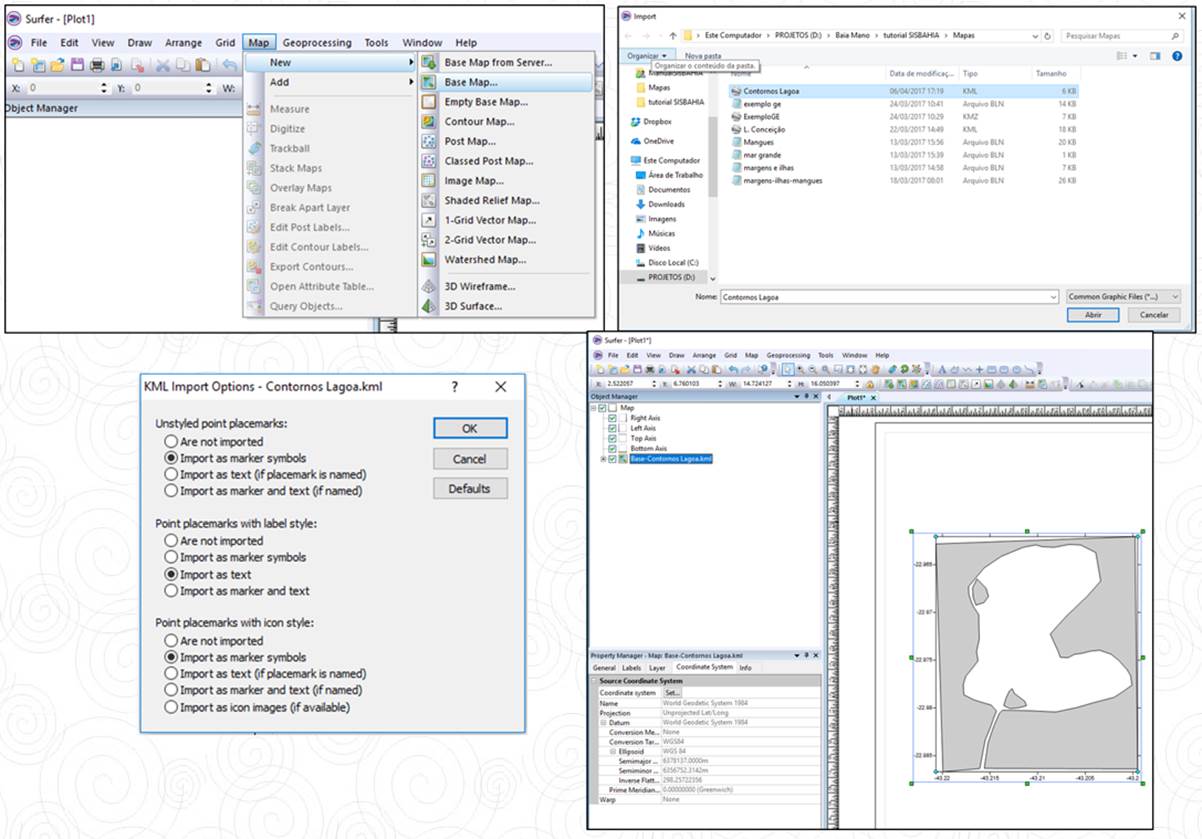

Figura 7: Importando o contorno para o Surfer 13.

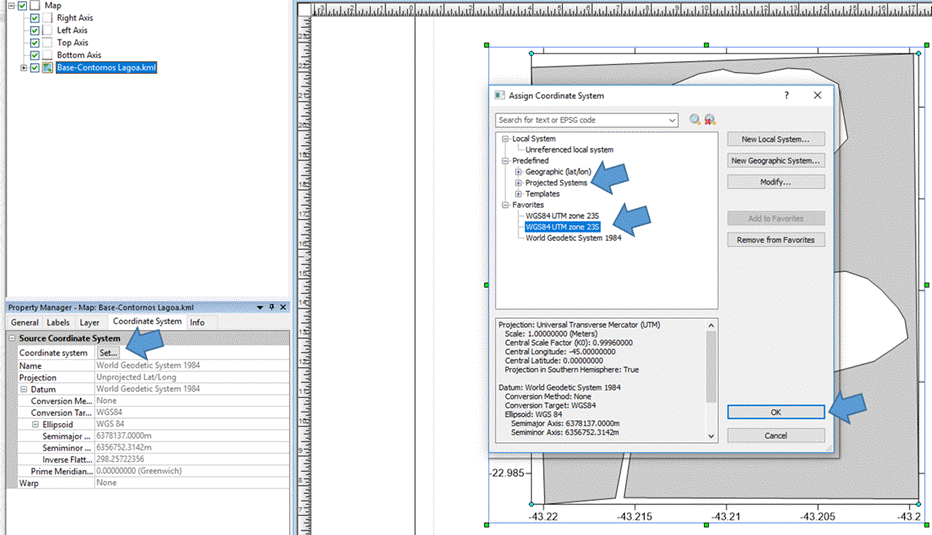

Figura 8: Transformando a coordenada do contorno no Surfer 13.

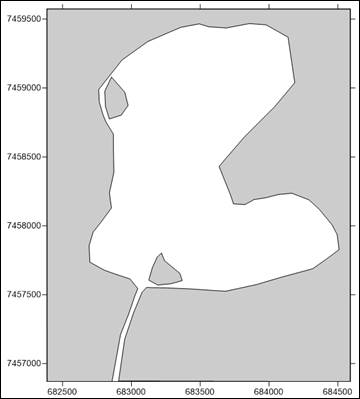

Dica: Utilize os eixos do mapa para ajustar seu polígono de forma a ficar com uma apresentação bem ajustada, como o demostrado na Figura 9. Faça isso preferencialmente ANTES de gerar o arquivo de contorno que entra no SisBaHiA®.

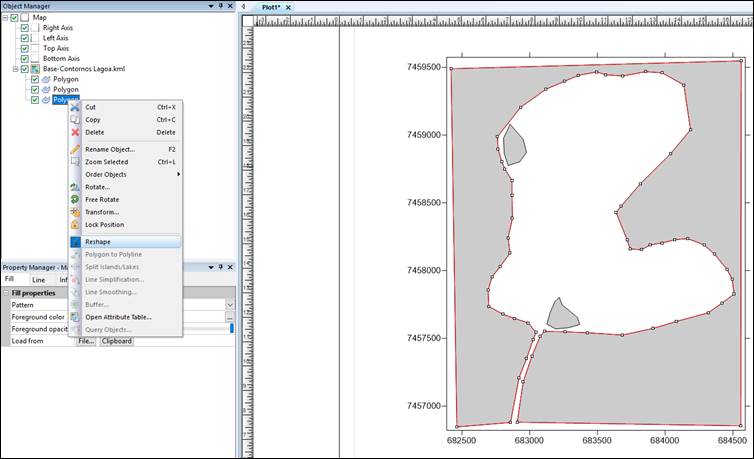

Selecione o polígono a ser ajustado e com o botão direito abra o menu e selecione ‘Reshape’ e ajuste os pontos em vermelho, quando finalizar clique de novo em ‘Reshape’ para sair da edição.

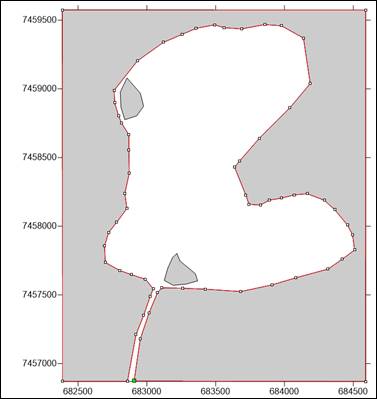

Figura 9: Ajustando as bordas do mapa com a ferramenta ‘reshape’.



Com os seus contornos na projeção desejada, e ajustados no mapa, deve-se gerar os arquivos .bln que serão utilizados no SisBaHiA®. Deve deixar selecionado apenas o que quer que seja exportado dentro do mesmo .bln, ou seja, é necessário que os eixos (Axis) estejam desativados e que o contorno de terra e de água sejam exportados separadamente.

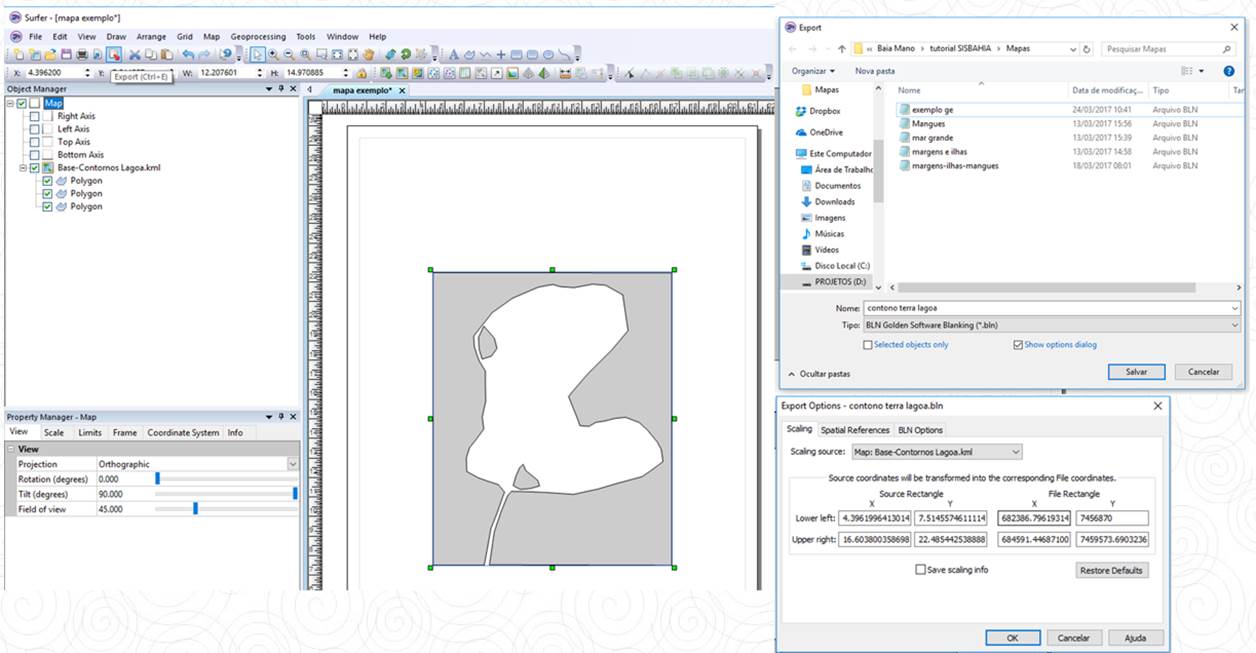

Figura 10. Como exportar os contornos ajustados.

Todos esses procedimentos são válidos para contornos de terra e mar.

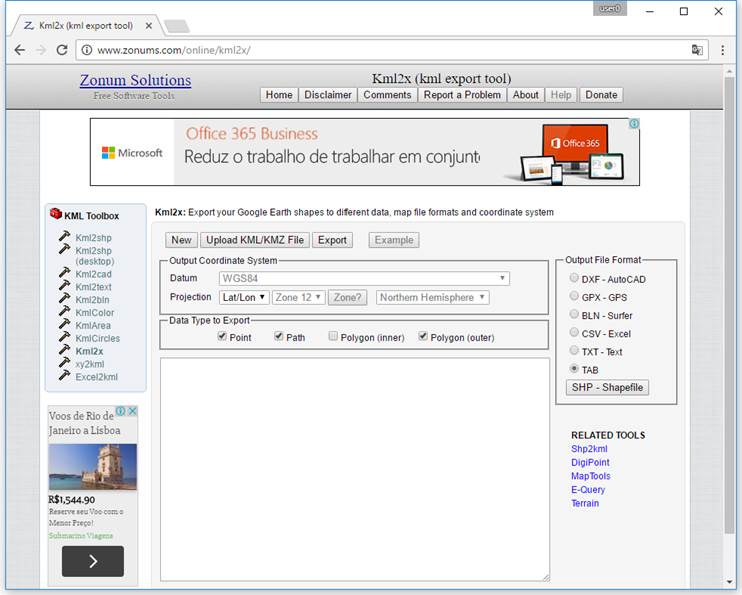

Para versões mais antigas que o Surfer 13 ou para utilizar em outros programas de mapas, existe um conversor simples online (Kml2x), disponível em <http://www.zonums.com/online/kml2x/>. Nesse site é possível converter o arquivo .kml para diversos outros formatos, mantendo os graus decimais ou modificando a projeção e a referência de nível (Datum), cf. Figura 9.



                                                                                                                                                                      Figura 11. Conversor online de arquivos .kml para formatos de programas de mapas.



Os passos para transformar o arquivo .kml para .bln em graus decimais é ilustrado abaixo na Figura 10. Passo A: Faça upload do seu arquivo em .kml, aperta ‘Accept’. Passo B: escolha no quadro à direita qual o formato desejado, no nosso caso o ideal é selecionar ‘BLN – Surfer’ que é o formato utilizado pelo SisBaHiA®. Passo C: Identificar o formato e o sistema de coordenada desejado, no exemplo selecionamos Lat/Lon (graus decimais) no Datum WGS84. Passo D: Basta clicar em ‘Export’ que o arquivo é gerado.

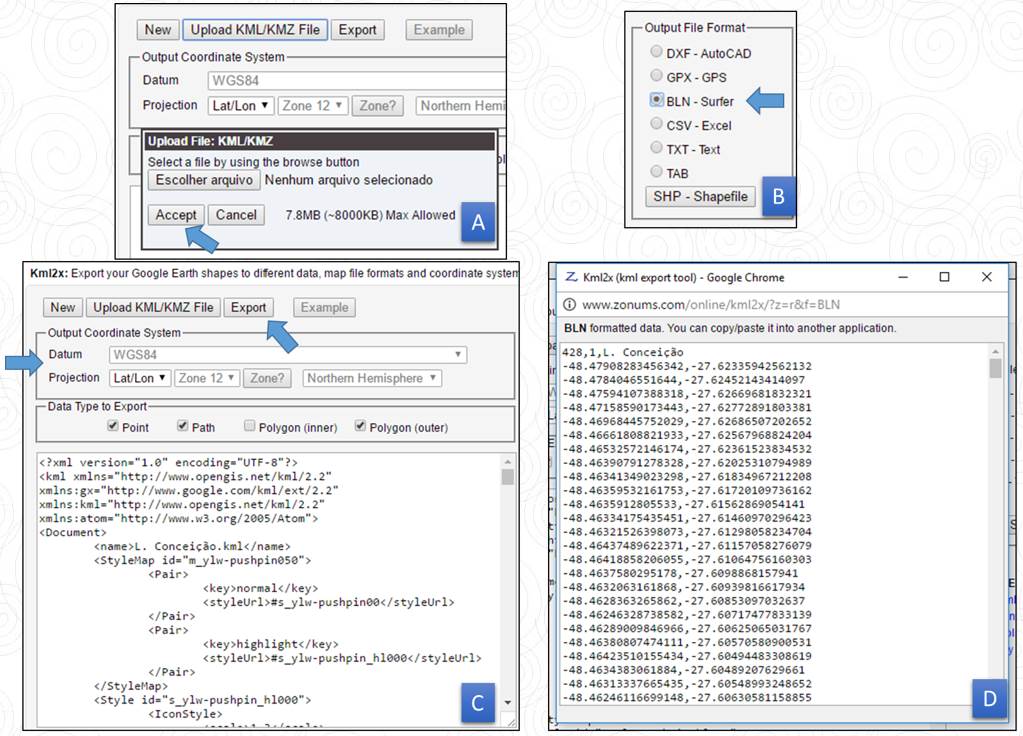

Figura 12: Etapas para transformação do arquivo .kml em .bln no site <http://www.zonums.com/online/kml2x/>.



Voltar para a página Definição de Contornos e Mapa Base



Última revisão: 17/04/2017.
