COMO GERAR MALHAS UTILIZANDO O PROGRAMA ARGUS ONE:

· Importar Contornos:

Para gerar malhas utilizando o programa Argus One, o usuário deve selecionar Maps em Layer, como indicado na Figura 1.

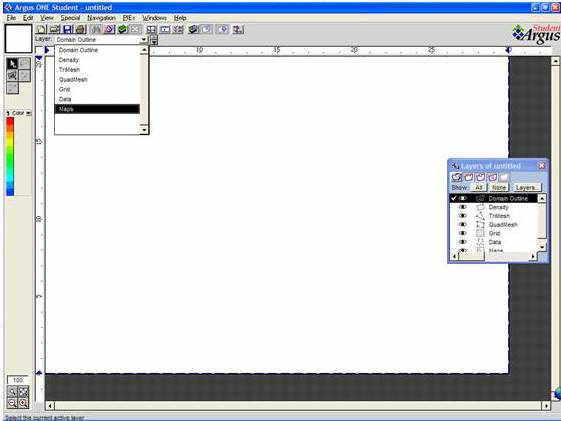

Figura 1: Selecionando o Layer Maps no Argus One.

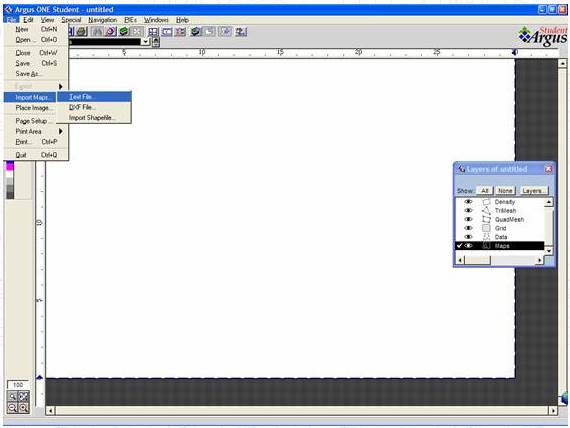

Ativado o layer Maps, o usuário deve importar o arquivo de contornos definido anteriormente (*.bln), através do menu principal File – Import Maps – Text File, como indicado na Figura 2.

Figura 2: Importando arquivo de contornos.

Surgirá a caixa de diálogo para selecionar o arquivo a ser importado, devendo o usuário selecionar o tipo de arquivo (All files) e indicar o caminho onde está o arquivo de contornos, como apresentado na Figura 3, Figura 4 e Figura 5. O Argus One também permite que se importe uma imagem para a malha ser gerada diretamente sobre ela.

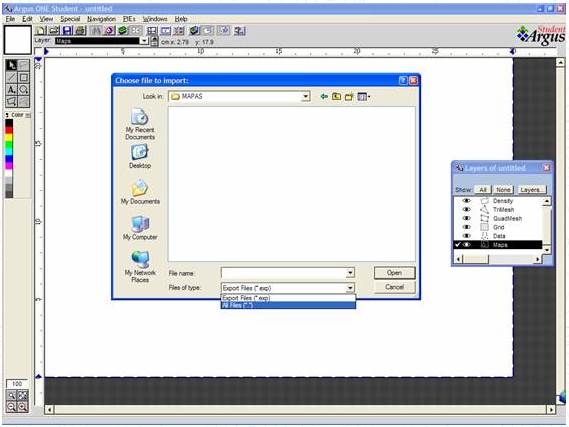

Figura 3: Selecionando o tipo de arquivo.

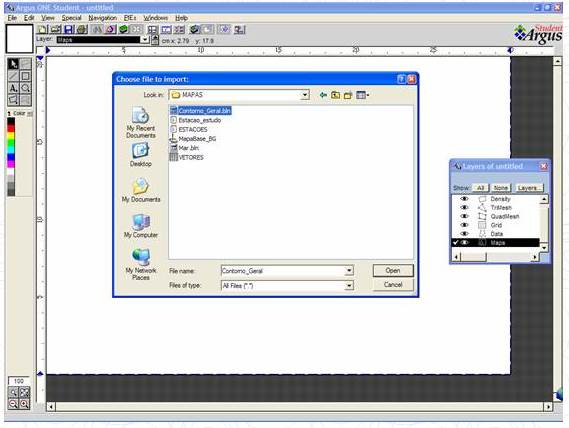

Figura 4: Indicando o caminho do arquivo de contornos.

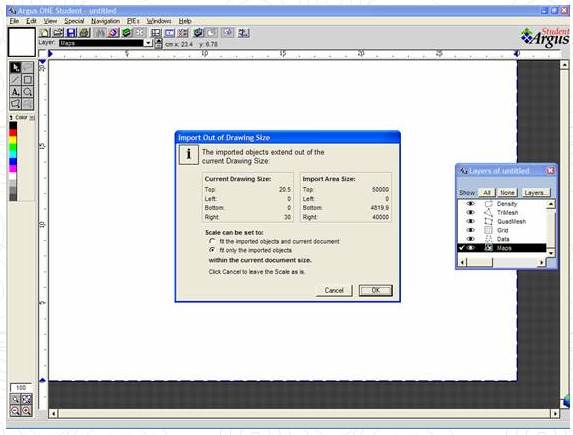

Figura 5: Caixa de diálogo de confirmação.

O mesmo procedimento deve ser feito para o contorno de mar.

· Confeccionando a Malha:

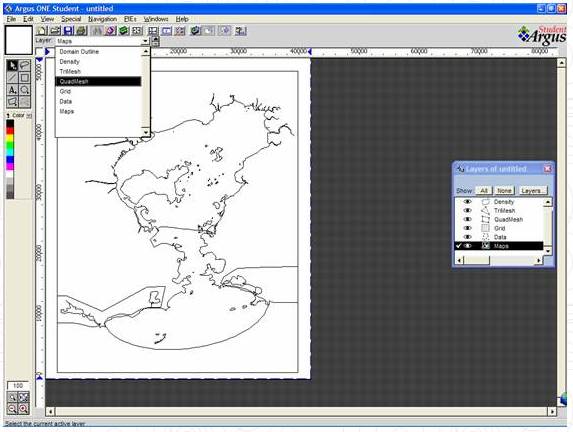

Com todos os contornos abertos no Argus One, o usuário deve selecionar o layer QuadMesh para confeccionar uma malha quadrática, como a seguir, na Figura 6 e Figura 7.

Figura 6: Selecionando o Layer QuadMesh no Argus One.

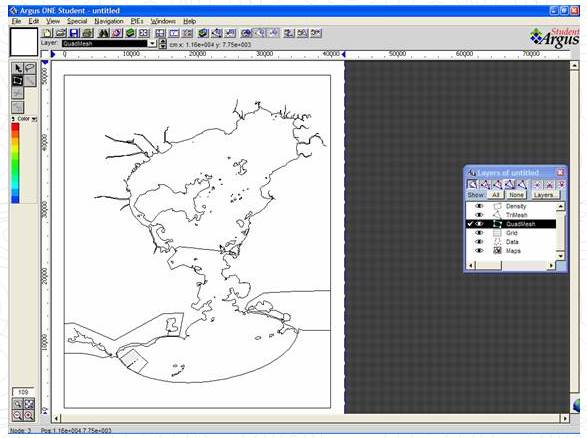

Figura 7: Layer QuadMesh selecionado.

Note que ao selecionar o layer QuadMesh, os botões localizados na lateral superior esquerda da tela se modificam para atender as necessidades de confecção da malha. Em seguida, o usuário deve selecionar o botão Element, localizado na lateral esquerda superior da tela, que permitirá ao usuário desenhar os elementos da malha.

Após desenhar toda a malha, atendendo as peculiaridades do contorno, do grau de detalhamento e do tamanho dos elementos, o usuário já poderá exportar a malha.

O usuário pode ainda contar com o comando Superblock para confecção de malhas. Este comando é muito útil em grandes áreas regulares a serem modeladas. Clique aqui para saber mais.

· Exportando a Malha:

Com a malha pronta (Figura 8), esta deverá ser exportada com a extensão *.exp para ser lida pelo SisBAHIA. Para isto, basta ir ao menu principal, selecionar em FILE – Export – Export QuadMesh e proceder normalmente, nomeando o arquivo e alocando no diretório do projeto (Figura 9 a Figura 11).

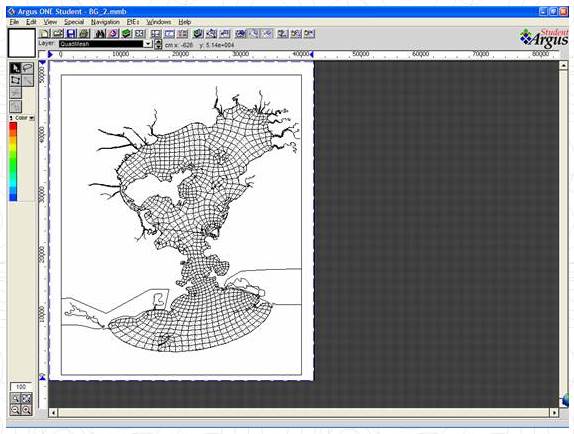

Figura 8: Malha confeccionada no Argus One.

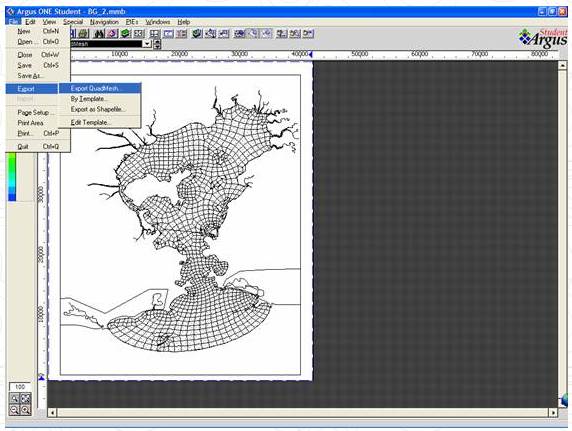

Figura 9: Exportando a malha para ser lida pelo SisBAHIA.

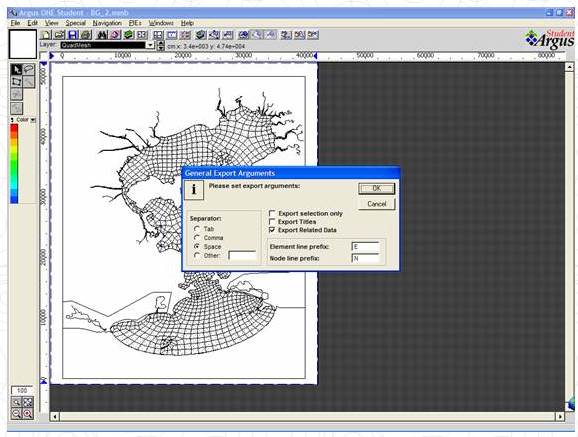

Figura 10: Caixa de diálogo para exportar malhas.

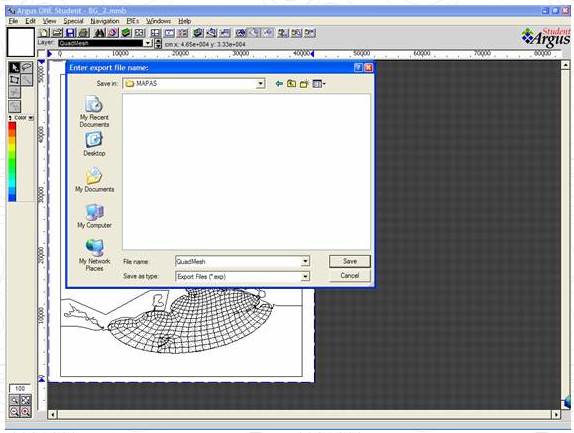

Figura 11: Selecionando o caminho onde deve ser arquivada a malha.

Voltar para a página MALHA DE ELEMENTOS FINITOS
