DEFINIÇÃO AUTOMÁTICA DOS NÓS:



Como já informado, o arquivo (formato *.txt ou *.inp) deve apresentar os dados na seguinte posição:

1ª. Linha:



No. de grupos

Modo de seleção dos nós

(se automático = 1)

Tipo de valores a serem absorvidos        (se permanente = 0 , se variável = 1)

Tipo de variáveis a serem absorvidas                             (se elevação do NA = 1, se velocidades = 2, se elevação do NA e velocidades = 3)



Optando pela definição automática dos nós, o usuário deverá prosseguir como indicado abaixo, para cada grupo:

2ª. Linha:

Comprimento da região



Largura da região



Coordenada X do centro da região



Coordenada Y do centro da região



Ângulo do centro da região



Peso de pondera- ção



Alfa



Tipo de cálculo do peso



O peso de ponderação varia de 0 a 1, maior ou menor absorção, respectivamente.



O alfa (a) varia de 0.1 a 10 e os valores usualmente recomendados variam entre 0.5 e 2. O Tipo de cálculo do peso pode ser Tipo 1 (P1) ou Tipo 2 (P2).



A seguir, é apresentada a descrição dos parâmetros citados. Para continuar a montagem do arquivo, volte para a página COMO IMPORTAR VALORES A SEREM ABSORVIDOS. Para entender melhor o significado dos parâmetros, prossiga nesta página.



As equações de P1 e P2 são:



Onde:

x, y = coordenadas dos nós que serão absorvidos;

xc, yc = coordenadas do centróide de absorção;

C = comprimento do retângulo de absorção;

L = largura do retângulo de absorção.



O usuário deverá observar que:

Pmax £ 1.0



0 £ P £ Pmax



0 < a £ 10



½x - xc½ £ C/2



½y - yc½ £ L/2



Para entender melhor o significado de alfa e os Tipos 1 e 2, o usuário pode entrar na planilha interativa, na qual é solicitado os valores do Peso Máximo e de alfa, e o resultado desta escolha aparece no gráfico, tanto para Tipo 1 como para Tipo 2.



Através do exemplo apresentado a seguir, o usuário também poderá perceber o que acarreta a escolha dos diversos valores possíveis de alfa, e também perceber melhor o significado da escolha entre Tipo 1 (P1) ou Tipo 2 (P2).



Dados os seguintes valores:

Pmax = 1;

C = 700;

L = 1700;

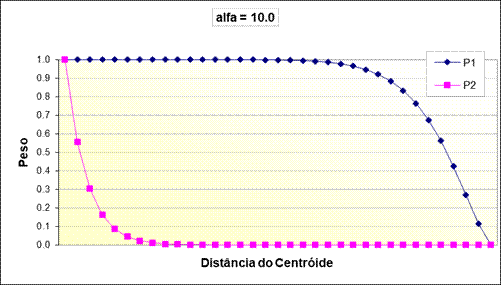

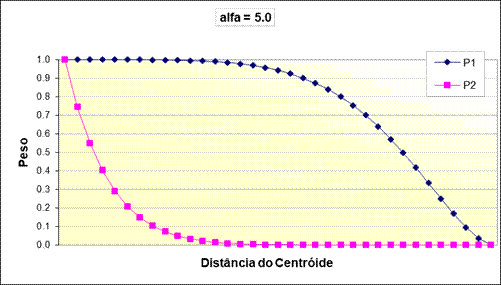

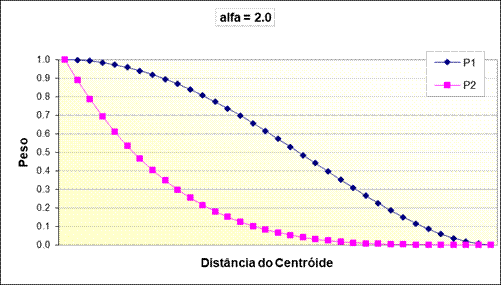

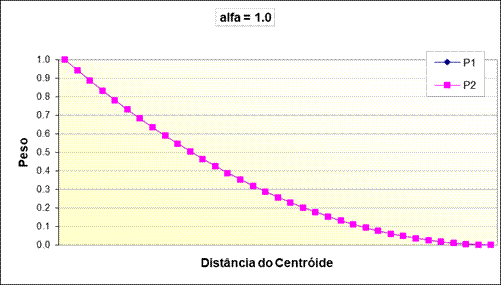

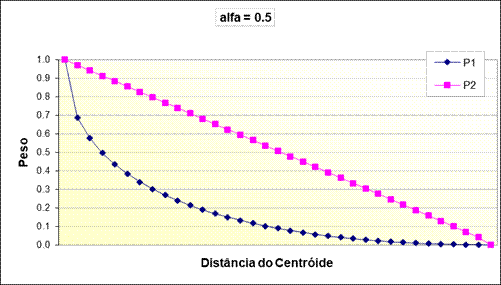

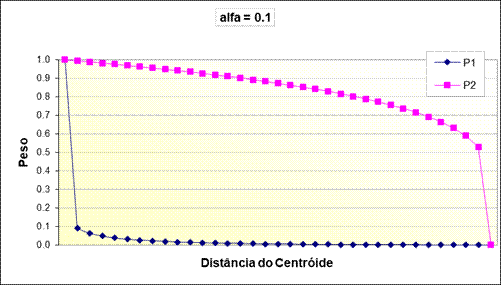

Para cada valor de alfa, há duas formas de distribuição da absorção a partir do centróide (P1 e P2), como mostrado nas figuras a seguir. Os gráficos ilustram a distribuição da absorção para dado alfa, tipo 1 e tipo 2, à medida que se afasta do centróide da absorção, em todas as direções.
