COMO IMPORTAR OS
VALORES A SEREM ABSORVIDOS:
Caso o usuário tenha indicado o interesse em absorção no item ‘Parâmetros’ da página Modelos Hidrodinâmicos’, deverá montar o arquivo que contenha os dados a serem importados pelo modelo.
O arquivo (formato *.txt ou *.inp) deve apresentar os dados na seguinte posição:
|
1ª. Linha: |
|
No.
de grupos |
Modo de seleção
dos nós (se automático
= 1) |
Tipo de valores
a serem absorvidos (se
permanente = 0 , se variável = 1) |
Tipo de
variáveis a serem absorvidas (se elevação do NA = 1,
se velocidades = 2, se elevação do NA e velocidades = 3) |
Clique aqui caso a sua opção seja ‘Definição Manual dos Nós’.
Clique aqui caso a sua opção seja ‘Definição Automática dos Nós’.
Tanto no modo manual como no automático, a absorção pode ser com valores permanentes ou variáveis. Quando for variável, seguem-se linhas suficientes para cobrir o tempo total da simulação, para cada grupo, contendo:
|
Nª. Linha: |
|
Índice
Informativo |
Elevação |
Velocidade U |
Velpcidade V |
|
(N+1)a Linha: |
|
Índice
Informativo |
Elevação |
Velocidade U |
Velpcidade V |
...
O ‘Índice Informativo’ pode ser o tempo das velocidades. De qualquer forma, para valores variáveis, o usuário deverá informar o intervalo de tempo na tabela que surgirá à direita após a importação dos dados.
Quando permanente, o modelo lerá apenas a primeira linha (N).
Após montar o arquivo de absorção, o usuário deve clicar em Importar, como indicado na Figura 1.
|
|
|

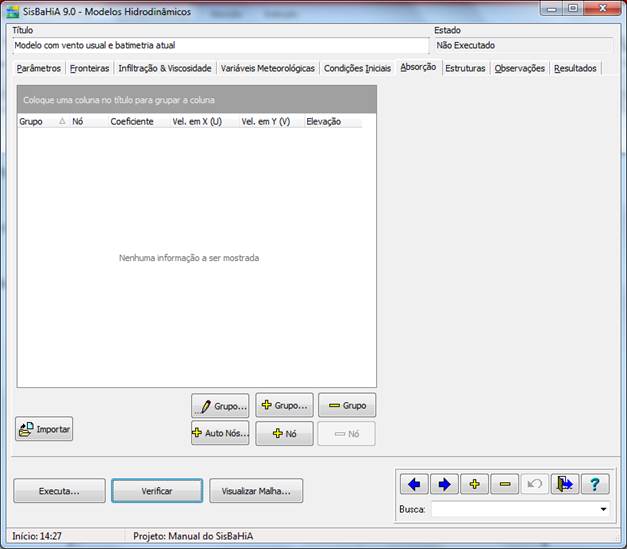

Figura 1: Importa
os valores a serem absorvidos. |
Surgirá na tela a caixa de diálogo ‘Importação’, em que o usuário deverá indicar o arquivo contendo os dados de absorção, como mostrado na Figura 2.
|
|
|

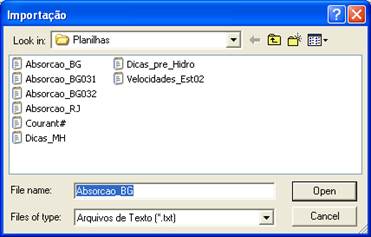

Figura 2: Caixa de diálogo ‘Importação’. |
Feito isto, o modelo importa os dados a serem absorvidos, Figura 3 e os apresenta ao usuário, Figura 4.
|
|
|

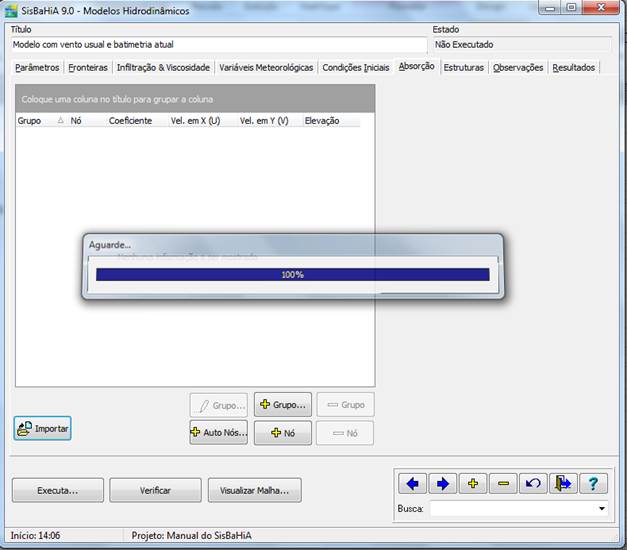

Figura 3: Grupo de valores que serão absorvidos. |
|
|
|

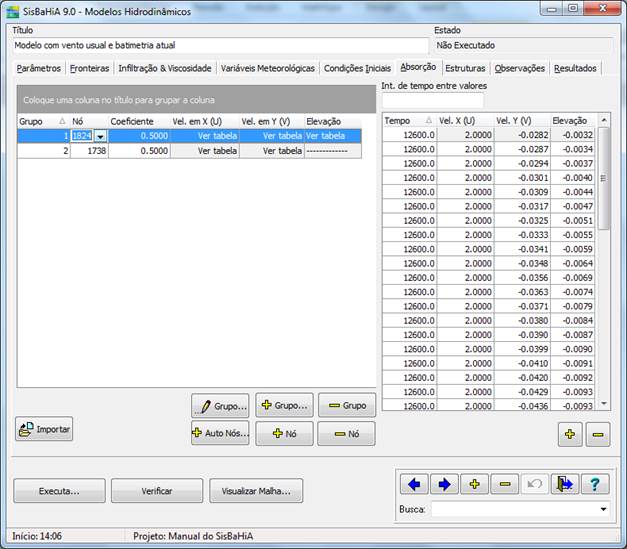

Figura 4: Grupo de valores que serão absorvidos. |
A Figura 4 apresenta um exemplo de arquivo, considerando apenas um grupo, definição automática dos nós e valores variáveis:
|
1 |
1 |
1 |
3 |
|
|
|
|
|
500 |
200 |
21748.73 |
39002.8 |
50 |
0.5 |
2 |
1 |
|
12600 |
2 |
-0.02815 |
-0.00321 |
|
|
|
|
|
13200 |
2 |
-0.02874 |
-0.00337 |
|
|
|
|
|
13800 |
2 |
-0.0294 |
-0.00365 |
|
|
|
|
|
14400 |
2 |
-0.0301 |
-0.004 |
|
|
|
|
|
15000 |
2 |
-0.03086 |
-0.00438 |
|
|
|
|
|
15600 |
2 |
-0.03166 |
-0.00474 |
|
|
|
|
|
16200 |
2 |
-0.03248 |
-0.00511 |
|
|
|
|
|
16800 |
2 |
-0.03329 |
-0.00548 |
|
|
|
|
|
17400 |
2 |
-0.03406 |
-0.00589 |
|
|
|
|
|
18000 |
2 |
-0.03481 |
-0.00636 |
|
|
|
|
|
18600 |
2 |
-0.03555 |
-0.00686 |
|
|
|
|
|
19200 |
2 |
-0.03632 |
-0.00739 |
|
|
|
|
|
19800 |
2 |
-0.03713 |
-0.0079 |
|
|
|
|
|
20400 |
2 |
-0.03801 |
-0.00836 |
|
|
|
|
|
21000 |
2 |
-0.03895 |
-0.00873 |
|
|
|
|
|
21600 |
2 |
-0.03994 |
-0.00898 |
|
|
|
|
|
22200 |
2 |
-0.04096 |
-0.00913 |
|
|
|
|
|
22800 |
2 |
-0.04195 |
-0.00922 |
|
|
|
|
|
23400 |
2 |
-0.04285 |
-0.00927 |
|
|
|
|
|
24000 |
2 |
-0.04362 |
-0.00929 |
|
|
|
|
|
24600 |
2 |
-0.04423 |
-0.00924 |
|
|
|
|
|
25200 |
2 |
-0.04472 |
-0.00911 |
|
|
|
|
|
25800 |
2 |
-0.04515 |
-0.00891 |
|
|
|
|
|
26400 |
2 |
-0.04558 |
-0.00866 |
|
|
|
|
|
27000 |
2 |
-0.04604 |
-0.00841 |
|
|
|
|
|
27600 |
2 |
-0.04654 |
-0.0082 |
|
|
|
|
|
28200 |
2 |
-0.04707 |
-0.00805 |
|
|
|
|
|
28800 |
2 |
-0.0476 |
-0.00796 |
|
|
|
|
|
29400 |
2 |
-0.04811 |
-0.00792 |
|
|
|
|
|
30000 |
2 |
-0.04862 |
-0.00794 |
|
|
|
|
|
30600 |
2 |
-0.04914 |
-0.00799 |
|
|
|
|
|
31200 |
2 |
-0.04965 |
-0.00809 |
|
|
|
|
|
31800 |
2 |
-0.05013 |
-0.00815 |
|
|
|
|
|
32400 |
2 |
-0.05056 |
-0.00812 |
|
|
|
|
|
33000 |
2 |
-0.05092 |
-0.00791 |
|
|
|
|
|
33600 |
2 |
-0.05123 |
-0.00753 |
|
|
|
|
|
34200 |
2 |
-0.05146 |
-0.00702 |
|
|
|
|
|
34800 |
2 |
-0.05159 |
-0.00647 |
|
|
|
|
|
35400 |
2 |
-0.05159 |
-0.00596 |
|
|
|
|
|
36000 |
2 |
-0.05147 |
-0.00551 |
|
|
|
|
|
36600 |
2 |
-0.05125 |
-0.00509 |
|
|
|
|
|
37200 |
2 |
-0.05097 |
-0.00466 |
|
|
|
|
|
37800 |
2 |
-0.05066 |
-0.00421 |
|
|
|
|
|
38400 |
2 |
-0.05034 |
-0.00378 |
|
|
|
|
|
39000 |
2 |
-0.05004 |
-0.00339 |
|
|
|
|
|
39600 |
2 |
-0.04975 |
-0.00308 |
|
|
|
|
|
40200 |
2 |
-0.04949 |
-0.00286 |
|
|
|
|
|
40800 |
2 |
-0.04924 |
-0.00269 |
|
|
|
|
|
41400 |
2 |
-0.04899 |
-0.00254 |
|
|
|
|
O arquivo pode ser montado no Excel, como o do exemplo, e depois salvo com a extensão *.txt.
Nota: Os valores de velocidade não podem estar no formato científico (-2.75E-02), porque este formato causa erro na importação do arquivo e o SisBAHIA não aceita.
