COMO DEFINIR ESTAÇÕES DE CONTROLE:

Para selecionar estações de controle, após indicar quais os intervalos de resultados Espaciais e Temporais, o usuário deve clicar em visualizar malha (clicando em Visualiza a malha), como mostrado na Figura 1.

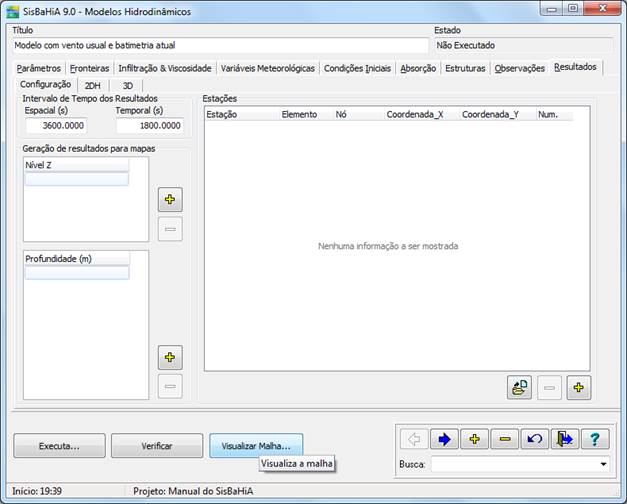

Figura 1: Visualizar malha.

Para selecionar o local em que se deseja ter uma estação de controle, basta clicar com o botão direito do mouse sobre o local desejado, e ao surgir a caixa ‘Define estação’, clicar em cima dela (Figura 2). Vale ressaltar que não é necessário que este local seja um nó, pode ser em qualquer lugar dos elementos.

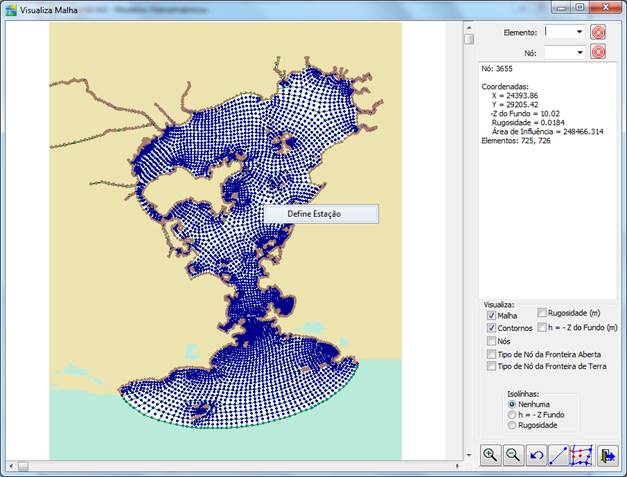

Figura 2: Selecionando local para estação de controle.

Surgirá a caixa de diálogo ‘Define Estação’, que permite nomear a estação selecionada, como mostrado na Figura 3. Em seguida, o usuário poderá notar que os pontos selecionados para estação de controle passam a ter uma coloração verde, Figura 4.

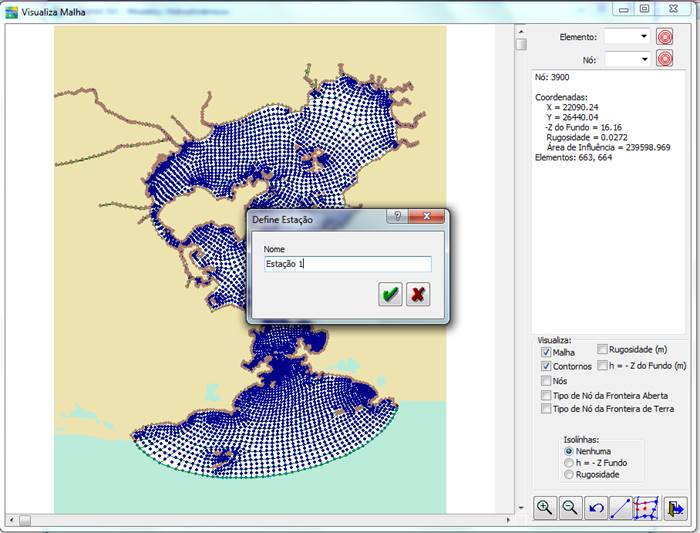

Figura 3: Caixa de diálogo ‘Define Estação’.

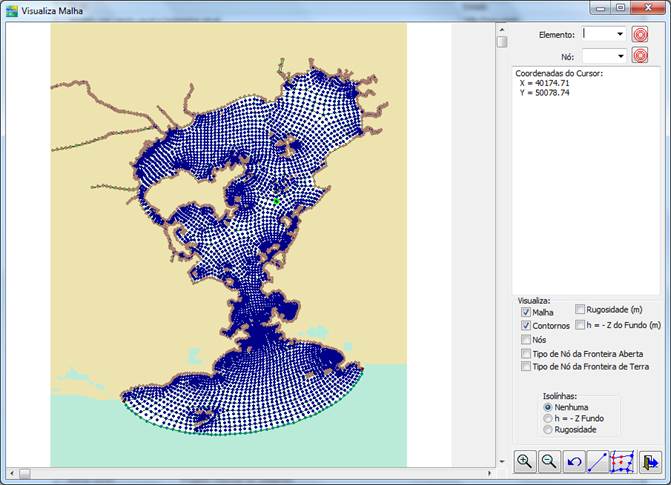

Figura 4: Estação em verde destacada automaticamente pelo modelo .

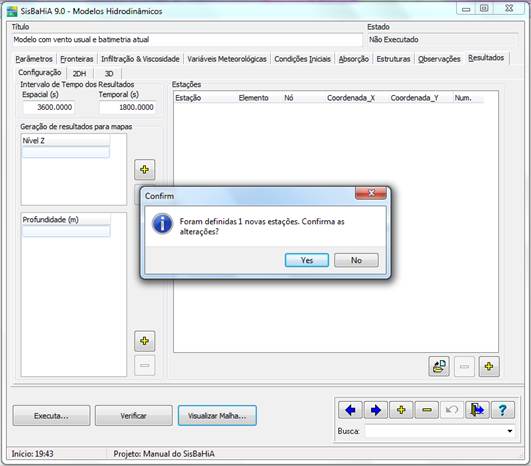

Após clicar em na pasta malha, aparecerá a confirmação para as estações selecionadas. O usuário poderá definir quantas estações considerar necessárias ao seu projeto. Na pasta ‘Resultados’, subpasta ‘Configuração’, aparecem todas as estações definidas, Figura 5. Para manter as mesmas estações em diversos cenários, basta copiar e salvar um .txt apenas com os nomes e coordenadas, e depois importar

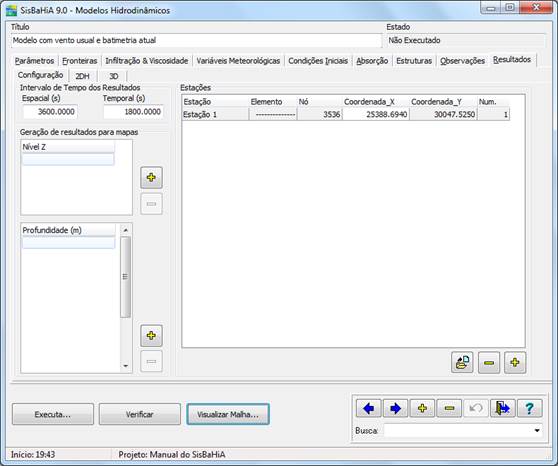

Figura 5: Subpasta ‘Configuração’ - Estação definida.
