COMO VER OS RESULTADOS DO MODELO NO SURFER:

Durante a simulação já é possível verificar os resultados parciais emitidos pelo modelo na sub-pasta ‘2DH ou 3D’ da pasta ‘Resultados’. Na caixa ‘Mapas’, o usuário poderá verificar apenas os resultados textualmente em um arquivo (clicando no botão ‘Lupa’), ou visualizar estes mesmos resultados no botão (Surfer). Para isto, basta selecionar o instante de tempo e clicar no ícone do programa Surfer, Figura 1. Neste exemplo vamos plotar o resultado do tempo 16200s.

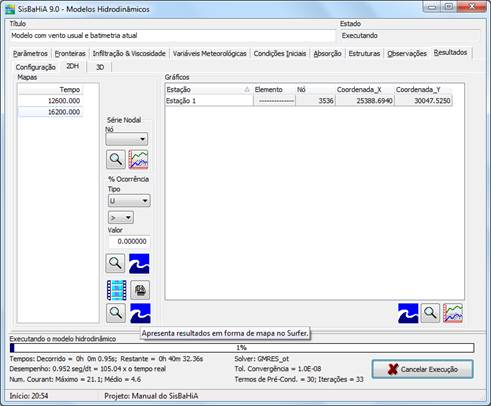

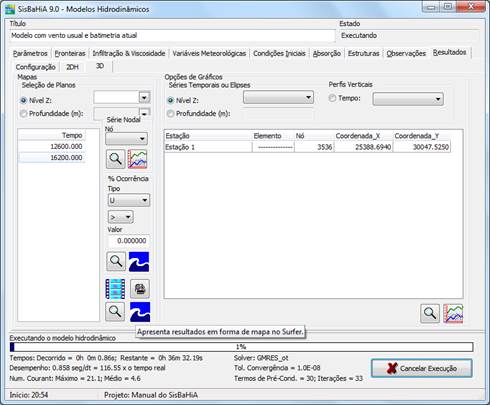

Figura 1: Simulação em andamento.

Surgirá a caixa de diálogo ‘Saída para o Surfer’, onde o usuário deverá fornecer as indicações do tipo de gráfico que deseja, o tipo de variável de escoamento (Velocidade ou Vazão), o nome do arquivo de saída, posição das setas, escala do símbolo, proporção do módulo, como mostrado na Figura 2. Algumas destas configurações poderão ser ajustadas dentro do próprio Surfer.

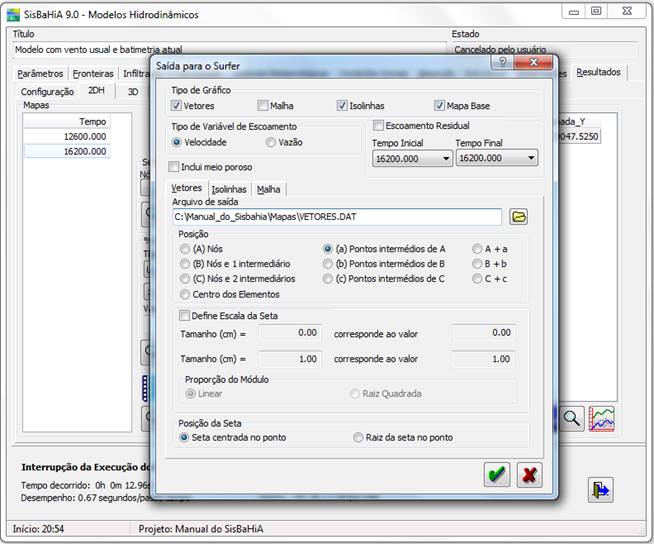

Figura 2: Caixa de diálogo ‘Saída para o Surfer’.

A Figura 3 apresenta um exemplo de saída para arquivos de vetores de velocidade com mapa base. A dimensão das setas pode ser redimensionada no Surfer.

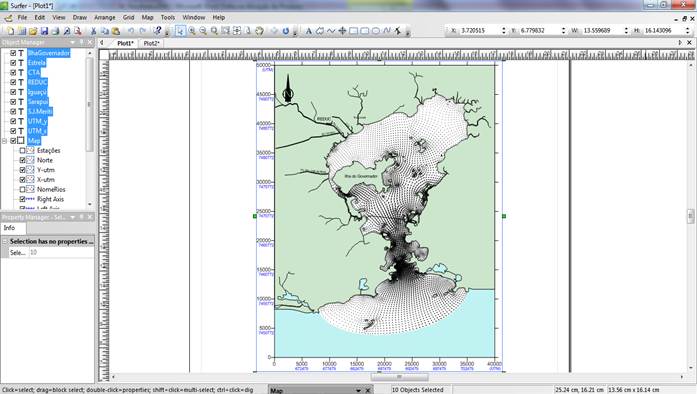

Figura 3: Exemplo de saída de resultados 2DH no Surfer.

O usuário poderá ainda solicitar saída em isolinhas. Para tanto, basta clicar na lâmina ‘Isolinhas’ da caixa de diálogo da Figura 4.

O mapa de isolinhas em todos os modelos:

As isolinhas poderão ser calculadas por 6 (seis) diferentes tipos de interpolação, estas se encontram enumeradas abaixo.

Aparecerá uma mensagem, recomendando o usuário a utilizar o método de Triangulação Linear, nas seguintes situações de acordo com cada método de interpolação utilizado:

1. "Kriging" se L × C > 25.000

2. "Vizinho mais Próximo" se L × C > 250.000

3. "Triangulação Linear" nunca

4. "Distância Inversa Quadrática" se L × C > 100.000

5. "Vizinho Natural" se L × C > 50.000

6. "Curvatura Mínima" nunca

Onde: L = número de linhas

C = número de colunas

Entre outras coisas, esta alteração possibilita ao usuário fazer filmes com interpolação em maior resolução sem ter que usar os métodos de “Triangulação Linear” ou “Curvatura Mínima”.

Opção de Isolinhas nas saídas de mapas no Surfer, para resultados 2DH.

O SisBAHIA oferece quatro tipos diferentes de gráficos em isolinhas a serem plotados. Neles podem ser representadas:

Isolinhas de elevação do nível d’água em relação ao nível médio;

Isolinhas do módulo da Tensão no Fundo;

Isolinhas do modulo de velocidade;

e Isolinhas da Profundidade instantânea em relação ao nível d’água local.

Repare que não se trata de batimetria, mas sim alturas de coluna d’água.

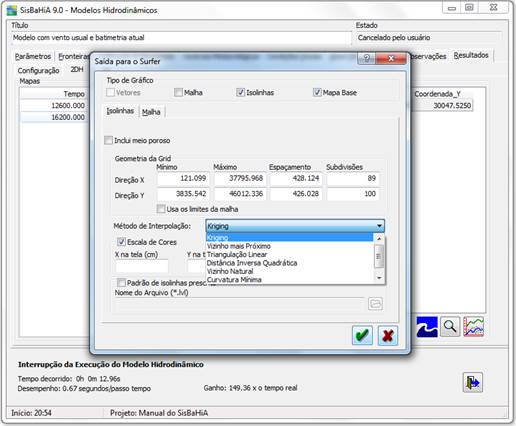

Figura 4: Exemplo sobre como plotar isolinhas.
