COMO VER OS RESULTADOS DO MODELO HIDRODINÂMICO ATRAVÉS DA SÉRIE NODAL:



Tanto nos resultados 2DH como nos resultados 3D, é possível analisar o comportamento dos parâmetros elevação e velocidade (U e V) em cada nó da malha, para todos os instantes de tempo do período de simulação.



¨      Resultados 2DH; ou

¨      Resultados 3D.



Resultados 2DH:

A Figura 1 apresenta a tela da pasta ‘Resultados’, sub-pasta 2DH, com a caixa ‘Série Nodal’. O usuário poderá selecionar o nó de interesse (Figura 2) e optar por resultados em formato texto Descrição: Descrição: imagea ou através do Grapher Descrição: Descrição: imageb .

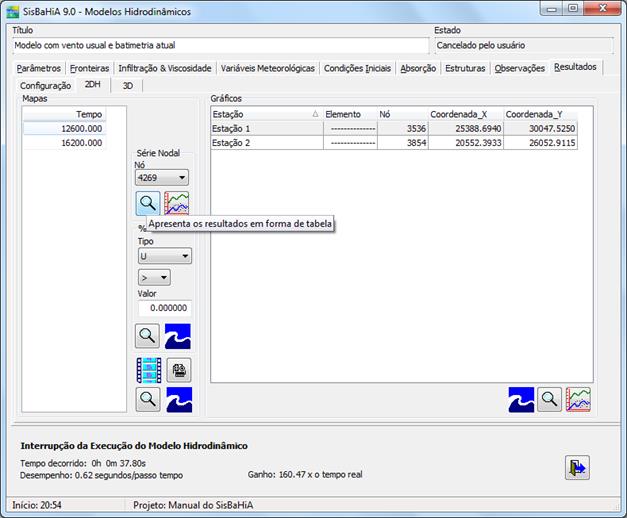

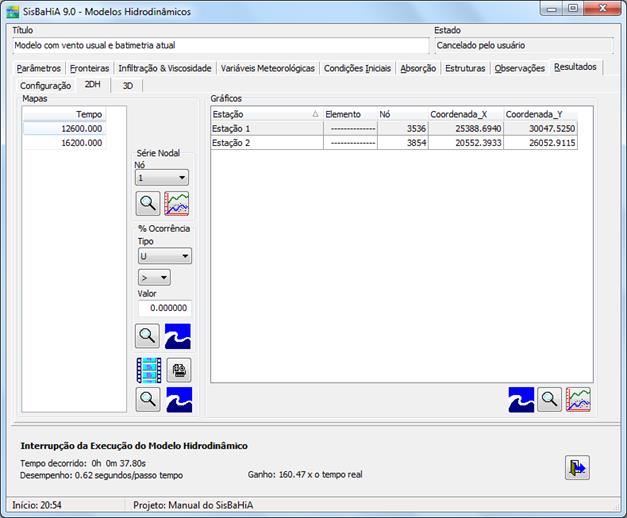

Figura 1: Tela de Resultados 2DH.

Figura 2: Selecionando nó da série nodal.



Ao clicar no ícone Descrição: Descrição: imagea, os resultados são apresentados como mostrado na Figura 3.

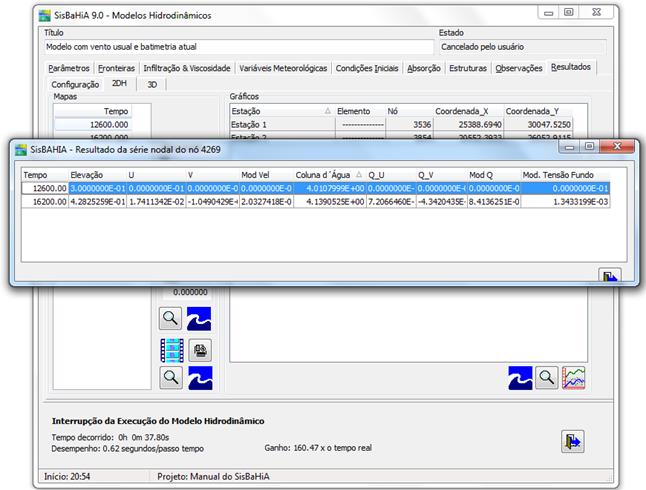

Figura 3: Tela de Resultados 2DH em formato texto.

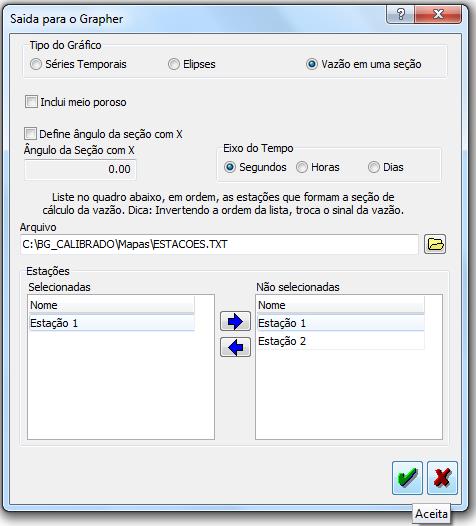

Caso o usuário deseje saída através do Grapher, basta clicar no ícone Descrição: Descrição: imageb que surgirá a caixa de diálogo na qual o usuário deverá selecionar o ‘Tipo de Gráfico’, as ‘Variáveis a Serem Plotadas’ e a unidade do eixo do tempo, assim como o nome do arquivo de saída (Figura 4).

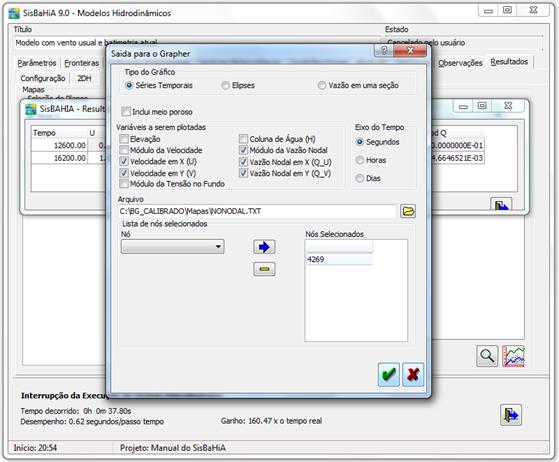

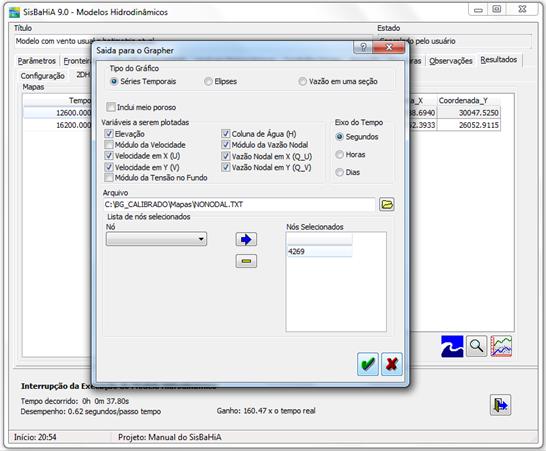

Figura 4: Caixa de diálogo: saída para o grapher.



Resultados 3D:

A Figura 5 apresenta a tela da pasta ‘Resultados’, subpasta 3D, com a caixa ‘Série Nodal’. O usuário poderá selecionar o nó de interesse (Figura 6) e optar por resultados em formato texto Descrição: Descrição: imagea ou através do Grapher Descrição: Descrição: imageb .

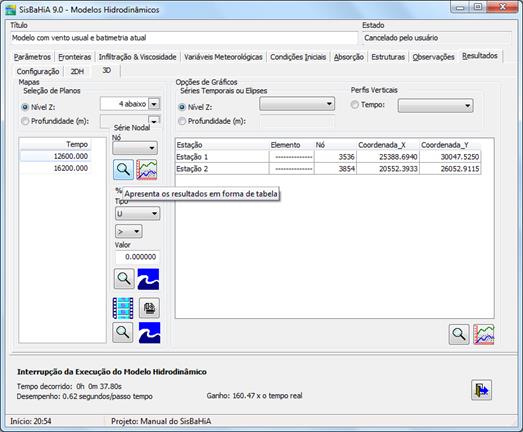

Figura 5: Tela de Resultados 2DH.

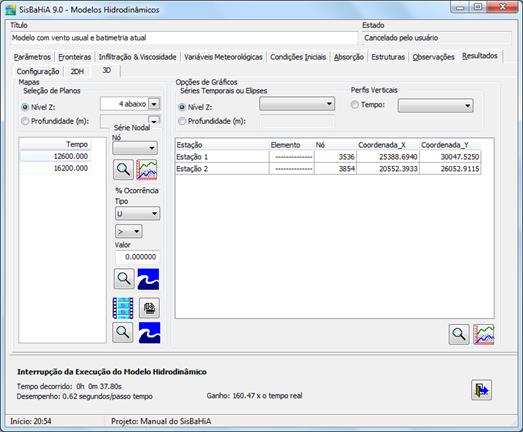

Figura 6: Selecionando nó da série nodal.



Antes de visualizar os resultados, seja no formato texto ou gráfico, o usuário deverá indicar qual o Nível Z ou a profundidade de interesse. Ao clicar no          ícone Descrição: Descrição: imagea, os resultados são apresentados como mostrado na Figura 3. Estes resultados podem ser impressos clicando no ícone Descrição: Descrição: imagec , ou salvos no formato *.txt, clicando em Descrição: Descrição: imaged.

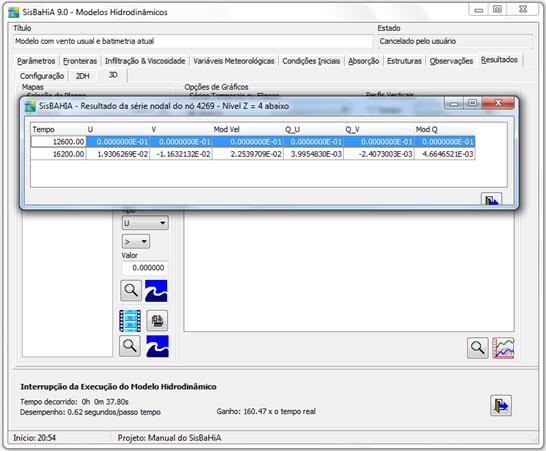

Figura 3: Tela de Resultados 2DH em formato texto.

Caso o usuário deseje saída através do Grapher, basta clicar no ícone Descrição: Descrição: imageb que surgirá a caixa de diálogo na qual o usuário deverá selecionar o ‘Tipo de Gráfico’, as ‘Variáveis a Serem Plotadas’ e a unidade do eixo do tempo, assim como o nome do arquivo de saída (Figura 4).

Figura 4: Caixa de diálogo: saída para o grapher.

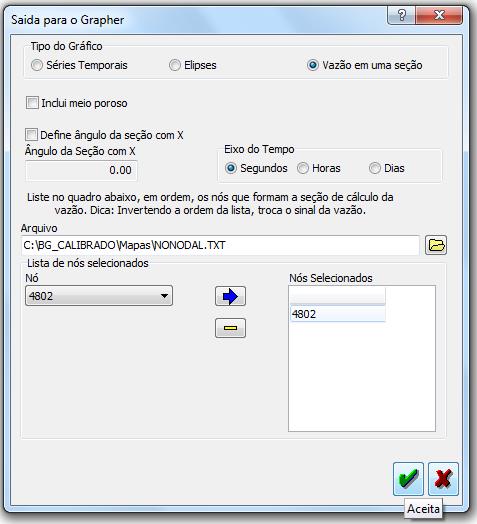

Pode-se calcular e fazer gráficos de séries temporais de vazões que passam em uma dada seção, como mostrado a seguir.



Na opção para cálculo de vazões que passam em uma dada seção, pode-se definir a seção por uma lista de nós (Séries Nodais) ou de estações. No caso de seção dada por lista de nós os resultados nodais são extraídos dos resultados espaciais. No caso de seção formada por lista de estações, o usuário tem que definir as estações que compõe a seção antes de rodar o modelo.



Os nós ou estações não precisam estar em linha reta. Se o usuário não definir o ângulo da seção com o eixo X, o SisBaHiA® assume que a seção está alinhada com a reta que une o primeiro e o último pontos da lista de nós ou estações.



O método de integração é a regra dos trapézios, por isso quando as seções são formadas por poucos pontos, por exemplo 3, o erro na integração é maior, já que o SisBaHiA® trabalha internamente com interpolações quadráticas entre os nós.
